La corriente alta lo cambia todo. Una vez que CCS2 El sitio web apunta a superar el rango medio de 300 amperios para tramos largos; el calor, el peso del cable y la ergonomía del controlador se convierten en las verdaderas limitaciones. Los conectores refrigerados por líquido expulsan el calor del contacto y del núcleo del cable, lo que permite mantener el mango en buen estado y la alimentación. Esta guía explica cuándo conviene usar el interruptor, qué buscar en el hardware y cómo utilizarlo con un tiempo de inactividad mínimo.
¿Qué es lo que realmente se rompe con corrientes altas?
– La pérdida I²R impulsa la temperatura en los contactos y a lo largo del conductor.
– El cobre más grueso reduce la resistencia pero hace que el cable sea pesado y rígido.
– El calor ambiental y las sesiones consecutivas se acumulan; las colas de la tarde empujan los shells más allá de los límites.
– Cuando el conector se sobrecalienta, el controlador se reduce, las sesiones se extienden y las bahías se llenan nuevamente.
Donde la refrigeración natural sigue ganando
Las manijas con refrigeración natural son ideales para potencia moderada y climas fríos. Evitan bombas y refrigerante. El mantenimiento es más sencillo y los repuestos son más económicos. La ventaja es una corriente continua en temporadas de calor o en condiciones de trabajo intenso.
Cómo la refrigeración líquida resuelve el problema

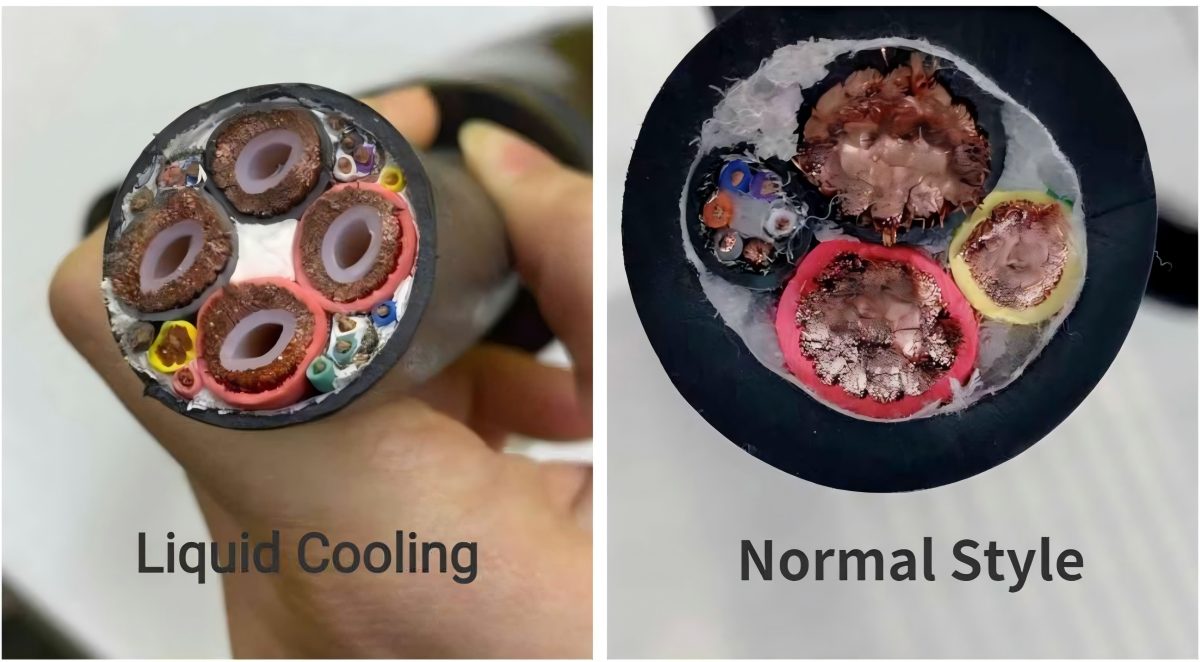

Un conector CCS2 refrigerado por líquido dirige el refrigerante cerca del conjunto de contactos y a través del núcleo del cable. El calor sale del cobre, no de la mano del conductor. Los conjuntos típicos incorporan detección de temperatura en los pines de alimentación y en el cable, además de monitorización de flujo/presión y detección de fugas, todo ello vinculado a un apagado seguro.
Matriz de decisiones: cuándo migrar a CCS2 refrigerado por líquido
Corriente objetivo (continua) | Caso de uso típico | Manejo de cables y ergonomía | Margen térmico a lo largo del día | Elección de refrigeración |
≤250 A | Cargadores rápidos urbanos, baja permanencia | Ligero, fácil | Alto en la mayoría de los climas | Natural |
250–350 A | Tráfico mixto, rotación moderada | Manejable pero más grueso | Medio; observar las temporadas cálidas | Natural o líquido (depende del clima/trabajo) |
350–450 A | Centros de autopistas, largas estancias, veranos calurosos | Pesado si es natural; la fatiga aumenta | Baja sin refrigeración; reducción temprana | Refrigerado por líquido |
≥500 A | Bahías emblemáticas, carriles de flota, eventos cumbre | Necesita un cable delgado y flexible | Requiere eliminación activa del calor | Refrigerado por líquido |
Workersbee CCS2 refrigerado por líquido de un vistazo
– Clases de corriente: 300 A / 400 A / 500 A continuas, hasta 1000 V DC.
– Objetivo de aumento de temperatura: < 50 K en el terminal en las condiciones de prueba indicadas.
– Circuito de refrigeración: caudal típico de 1,5–3,0 L/min a aproximadamente 3,5–8 bar; alrededor de 2,5 L de refrigerante para un cable de 5 m.
– Referencia de extracción de calor: aproximadamente 170 W a 300 A, 255 W a 400 A, 374 W a 500 A (los datos publicados respaldan la ingeniería de escenarios de mayor amperaje).
– Ambiental: sellado IP55; rango de funcionamiento de −30 °C a +50 °C; salida acústica en el mango por debajo de 60 dB.
– Mecánica: fuerza de acoplamiento inferior a 100 N; mecanismo probado durante más de 10.000 ciclos.
– Materiales: terminales de cobre plateado; carcasas termoplásticas duraderas y cable de TPU.
– Cumplimiento: diseñado para sistemas EVSE CCS2 y requisitos IEC 62196-3; TÜV/CE.
– Garantía: 24 meses; opciones OEM/ODM y longitudes de cable comunes disponibles.
Por qué los conductores y operadores sienten la diferencia
– El diámetro exterior más delgado y la menor resistencia a la curvatura mejoran el alcance a los puertos en SUV, furgonetas y camiones.
– Las temperaturas de carcasa más frías reducen los reenchufes y los arranques fallidos.
– El espacio térmico adicional mantiene la potencia establecida más plana durante los picos de la tarde.
Confiabilidad y servicio, todo simple
La refrigeración líquida añade bombas, sellos y sensores, pero las decisiones de diseño reducen el tiempo de inactividad. Workersbee se centra en piezas de desgaste intercambiables en campo (sellos, módulos de disparo, fundas protectoras), sensores de temperatura y refrigerante accesibles, rutas de fugas antes de la rotura despejadas y pasos de par documentados. Los técnicos pueden trabajar rápidamente sin tener que recurrir a todo el equipo. Una garantía de dos años y un diseño con ciclos de acoplamiento superiores a 10.000 se ajustan a las necesidades de las instalaciones públicas.
Notas de puesta en servicio para bahías de alta potencia
Ponga en funcionamiento primero la bahía más caliente. Mapee los sensores de contacto y del núcleo del cable; calibre las compensaciones.
La etapa se mantiene a 200 A, 300 A y la corriente objetivo; registre ΔT desde el ambiente hasta la carcasa del mango.
Establezca curvas de corriente versus refrigerante y ventanas de refuerzo en el controlador; habilite una reducción gradual.
Monitoree tres números: temperatura de contacto, temperatura de entrada del cable y flujo.
Política de alerta: “amarillo” para deriva (ΔT creciente con la misma corriente), “rojo” para falta de flujo, fuga o sobretemperatura.
Kit en sitio: paquete de refrigerante precargado, juntas tóricas, módulo de activación, par de sensores, hoja de torsión.
Revisión semanal: tiempo de retención de energía de la parcela vs. ambiente; rotar bahías si un carril se calienta primero.
Cuadro de puntuación del comprador para conectores refrigerados por líquido CCS2
Atributo | Por qué es importante | ¿Qué aspecto tiene lo bueno? |
Clasificación de corriente continua | Controla el tiempo de sesión | Mantiene los amperios objetivo durante una hora en climas cálidos. |
Impulsar el comportamiento | Los picos necesitan control y recuperación | Tiempo de impulso indicado más ventana de recuperación automática |
Diámetro y masa del cable | Ergonomía y alcance | Delgado, flexible, se conecta con una sola mano |
Detección de temperatura | Protege contactos y plásticos. | Sensores en pines y en el núcleo del cable |
Monitoreo del refrigerante | Seguridad y tiempo de actividad | Flujo + presión + detección de fugas + enclavamientos |
Utilidad | Tiempo medio de reparación | Cambie sellos, disparadores y sensores en minutos |
Sellado ambiental | El tiempo y los lavados | Clase IP55 con rutas de drenaje probadas |
Documentación | Velocidad de campo y repetibilidad | Pasos de torsión ilustrados y lista de repuestos |
Comprobación de la realidad térmica
Dos condiciones ponen a prueba incluso el hardware de alta calidad: la alta temperatura ambiente y el alto ciclo de trabajo. Sin refrigeración líquida, el controlador debe reducir su potencia antes para proteger los contactos. El uso de un controlador CCS2 refrigerado por líquido permite que la planta mantenga la corriente objetivo durante más tiempo, reduciendo las colas y estabilizando los ingresos por bahía.
Factores humanos
Los conductores evalúan un sitio por la rapidez con la que pueden conectarlo y desconectarlo. Un cable rígido o una carcasa caliente los ralentizan y aumentan la tasa de error. Los cables delgados con refrigeración líquida facilitan el acceso a los puertos y permiten un ángulo de conexión natural y cómodo.
Compatibilidad y estándares
La señalización CCS2 se mantiene; lo que cambia es la trayectoria térmica y la monitorización. Genere aceptación en torno al aumento de temperatura, la temperatura de la carcasa y la gestión de fallos. Mantenga registros por bahía de la temperatura actual, ambiente, de contacto y de los puntos de ahusamiento para facilitar las auditorías y el ajuste estacional.
Costo de propiedad, no solo CapEx
La reducción frecuente de potencia cuesta más en sesiones largas y paradas que en ahorros de hardware. Considere el tiempo de sesión en los contenedores de temperatura ambiente superior, el tiempo de mantenimiento para cambios comunes, consumibles (refrigerante, filtros si se usan) y las horas de inactividad no planificadas por trimestre. Para concentradores de alto rendimiento, los conectores refrigerados por líquido ofrecen mayor rendimiento y previsibilidad.
Dónde encaja Workersbee
Abeja obrera Mango CCS2 refrigerado por líquido Diseñado para una corriente alta y constante, fácil mantenimiento, con sensores accesibles en campo, sellos de fácil intercambio, un agarre silencioso y pasos de torque claros para los técnicos. Las notas de integración cubren el caudal (1,5–3,0 L/min), la presión (aproximadamente 3,5–8 bar), el consumo de energía inferior a 160 W para el circuito de refrigeración y el volumen típico de refrigerante por longitud de cable. Esto ayuda a las plantas a conectar rápidamente las bahías principales y a mantener la energía en temporadas de calor sin tener que usar cables voluminosos.
Preguntas frecuentes
¿A qué corriente debo considerar la refrigeración líquida?
Cuando su plan requiere una corriente sostenida en el rango de 300 amperios o más, o cuando el clima y el ciclo de trabajo aumentan las temperaturas de la carcasa.
¿Es difícil mantener la refrigeración líquida?
Añade piezas, pero un buen diseño facilita los cambios habituales. Mantén un pequeño kit en el sitio y registra los umbrales.
¿Los conductores notarán la diferencia?
Sí. Los cables más delgados y las manijas más frías hacen que las conexiones sean más rápidas y reducen los arranques fallidos.
¿Puedo mezclar bahías?
Sí. Muchos sitios cuentan con algunos carriles refrigerados por líquido para tráfico pesado y mantienen carriles refrigerados naturalmente para demanda moderada.
