El conector Tipo 2 es una interfaz de carga de CA de 7 pines ampliamente utilizada en Europa y muchas regiones cercanas para la carga en el hogar, el trabajo y otros destinos. Esta guía explica la distribución de pines del conector Tipo 2, incluyendo L1, L2, L3, N, PE, CP y PP, además de notas básicas de referencia sobre el cableado, los niveles de potencia de carga de CA y la diferencia entre el Tipo 2 y el CCS2.
Para compradores, operadores y equipos técnicos, el punto clave es simple: el conector Tipo 2 se usa para la carga en corriente alterna (CA), mientras que el CCS2 se usa para la carga rápida en corriente continua (CC). Una conexión Tipo 2 confiable depende no solo de la forma del conector, sino también del correcto funcionamiento de los pines, la señalización CP/PP, la capacidad del cable y el límite del cargador integrado del vehículo.

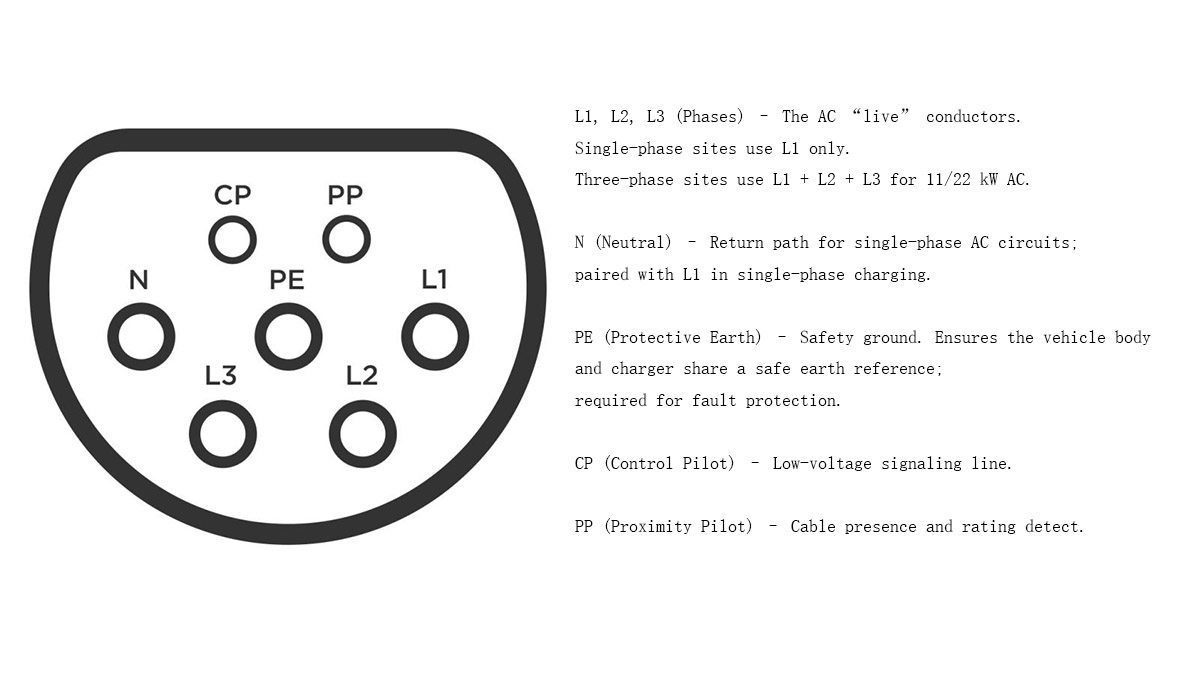

Un conector de tipo 2 tiene siete contactos: L1, L2, L3, N, PE, CP y PP. Los pines de alimentación admiten carga de CA monofásica o trifásica, mientras que CP y PP ayudan al vehículo y al equipo de carga a confirmar el estado de la conexión, los límites de corriente y el comportamiento de carga seguro.
Alfiler | Función | Qué hace |
|---|---|---|
L1 | Fase 1 de corriente alterna | Admite carga de CA monofásica o trifásica |
L2 | Fase 2 de corriente alterna | Se utiliza para la carga de corriente alterna trifásica. |
L3 | Fase 3 de corriente alterna | Se utiliza para la carga de corriente alterna trifásica. |
N | Neutral | Proporciona la ruta neutra para la corriente alterna. |
PE | Tierra protectora | Proporciona protección de puesta a tierra. |
CP | Piloto de control | Gestiona el control de carga, la señalización de estado y la comunicación de límite de corriente. |
PP | Piloto de proximidad | Ayuda a detectar la conexión del enchufe y la corriente nominal del cable. |
Esta disposición de 7 pines es la razón por la que el conector Tipo 2 admite tanto la carga doméstica de CA simple como la carga trifásica de CA de mayor potencia. El conector no es solo una interfaz de alimentación; también incluye señales de control y seguridad que facilitan la comunicación entre el equipo de carga y el vehículo antes y durante la carga.
La referencia de cableado de un conector tipo 2 se utiliza principalmente para comprender cómo funcionan conjuntamente los siete contactos. L1, L2, L3, N y PE gestionan la alimentación de CA, mientras que CP y PP gestionan las señales de control y detección.
En un proceso típico de carga de CA, el equipo de carga primero detecta si el conector está correctamente insertado. Luego, el vehículo y el EVSE confirman la disponibilidad de corriente mediante una señal de control. Una vez que el sistema de carga confirma que la conexión es segura, se puede suministrar energía de CA al cargador integrado del vehículo.
Esta información es útil para la selección de conectores, la comparación de productos, la comunicación técnica y la revisión de especificaciones. No está destinada al cableado o ensamblaje de cables no autorizado. El diseño, la instalación, la reparación o la modificación de los cables deben cumplir con la normativa eléctrica local y ser realizados por profesionales cualificados.
CP significa Control Piloto. Ayuda al vehículo y al equipo de carga a gestionar el estado de carga, la corriente disponible, el comportamiento de inicio/parada y la comunicación básica de seguridad. Sin la señal CP, el equipo de carga no puede confirmar correctamente si la carga debe comenzar, continuar o detenerse.
PP significa Piloto de Proximidad. Ayuda a identificar la conexión del enchufe y la capacidad de corriente del cable. Esto permite que el sistema de carga reconozca la capacidad del cable y evite exceder el límite de funcionamiento seguro del conjunto de cables.
En conjunto, CP y PP hacen que el conector Tipo 2 sea más que un simple enchufe. Forman parte de la lógica de seguridad y control que hay detrás de la carga de CA de los vehículos eléctricos.
La velocidad de carga depende de tres factores: la potencia de la toma de corriente, la potencia del equipo de carga y el cargador integrado del vehículo. Un conector de tipo 2 admite niveles de carga de CA comunes, como 7,4 kW, 11 kW y 22 kW, pero la velocidad de carga real siempre está limitada por el componente más débil del sistema.
Nivel de potencia | Suministro y corriente | Caso de uso común |
7,4 kW | Monofásico, 32 A | Carga de CA doméstica |
11 kW | Trifásico, 16 A | Puntos de recarga para el hogar, el lugar de trabajo y las residencias |
22 kW | Trifásico, 32 A | Áreas de servicio con aire acondicionado públicas e instalaciones privadas seleccionadas. |
Por ejemplo, un punto de carga Tipo 2 de 22 kW no siempre significa que el vehículo se cargará a 22 kW. Si el cargador integrado del vehículo solo admite 11 kW, la potencia de carga real se limitará a 11 kW. Por ello, es importante verificar conjuntamente la potencia del conector, la potencia del cable, la salida del cargador y la capacidad del ordenador de a bordo del vehículo.

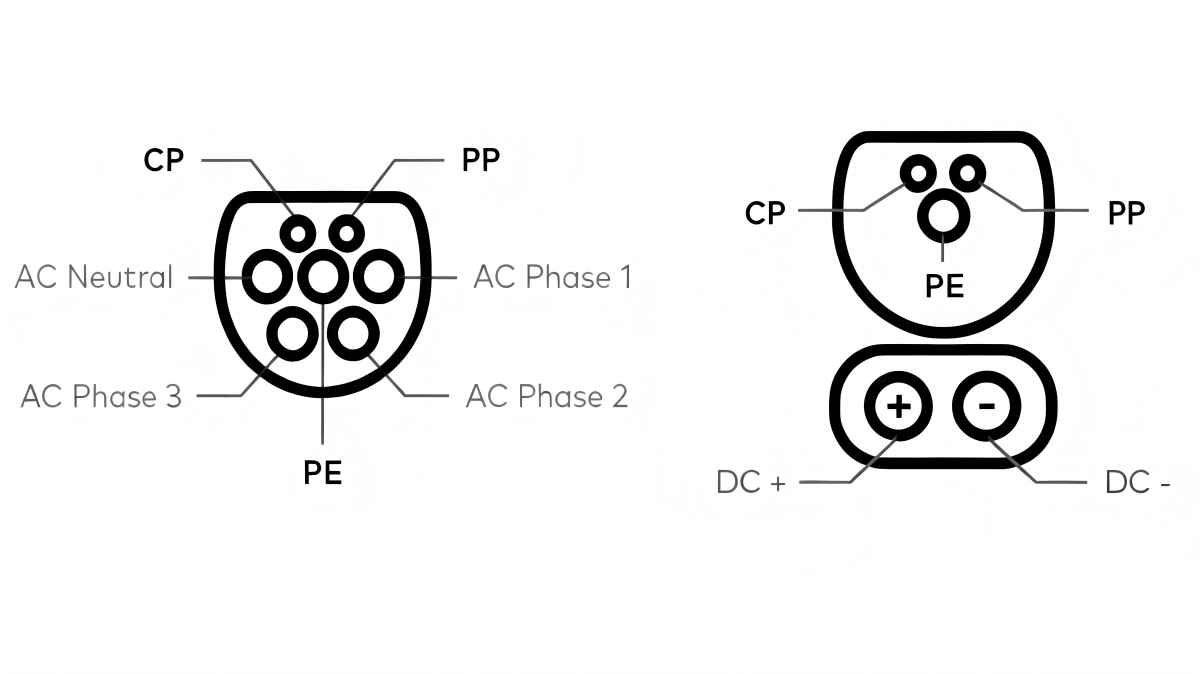

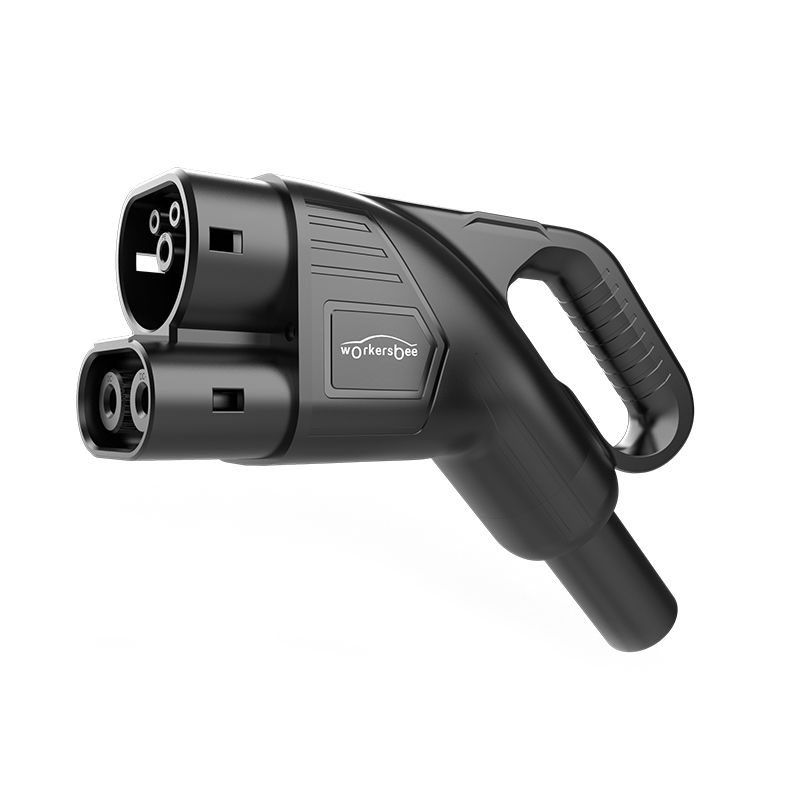

El conector de tipo 2 se utiliza para la carga en corriente alterna (CA). El conector CCS2 se utiliza para la carga rápida en corriente continua (CC). El conector CCS2 conserva la sección superior de CA del conector de tipo 2 y añade dos pines de CC de gran tamaño debajo.
Utilice el Tipo 2 para la carga en el hogar, en el lugar de trabajo, en destinos turísticos y en puntos de carga públicos con corriente alterna. Utilice el CCS2 cuando se requiera una carga de corriente continua de alta potencia, como en autopistas, depósitos de flotas, estaciones de carga rápida y lugares donde el tiempo de carga sea importante.
Artículo | Tipo 2 | CCS2 |
Uso principal | Carga de CA | Carga rápida de CC |
Disposición de pines | Interfaz de CA de 7 pines | Sección superior tipo 2 más dos pines de CC |
Ubicación común | Hogar, lugar de trabajo, destino, plazas de aparcamiento públicas con aire acondicionado | Estaciones de carga rápida públicas, depósitos de flotas, carga en autopista |
Control de carga | Comunicación de carga de CA a través de CP/PP | Comunicación y transferencia de energía para carga rápida de CC |
Preocupación típica del comprador | Clasificación del cable, tipo de fase, durabilidad del enchufe | Clasificación actual, diseño térmico, refrigeración, comunicación, seguridad |
Para la selección de productos, la diferencia es importante. Los conectores y cables de tipo 2 se seleccionan principalmente en función de la corriente alterna, el tipo de fase, la longitud del cable, la durabilidad en exteriores y la facilidad de uso. Los conectores CCS2 requieren una atención adicional al nivel de corriente continua, el rendimiento térmico, el diseño de los contactos y la integración con la estación de carga.
Un sistema de carga de tipo 2 puede incluir varias partes relacionadas: el enchufe, la toma, la entrada del vehículo y el conjunto de cables. El enchufe se inserta en el vehículo o en el punto de carga. La toma o entrada recibe el enchufe. El conjunto de cables conecta el vehículo eléctrico con el equipo de carga.
Para un funcionamiento fiable, el conector y el cable deben ser compatibles con la corriente del lugar, el tipo de fase, el modo de carga, la entrada del vehículo y las condiciones de uso en exteriores.
Los puntos importantes de compatibilidad incluyen:
· Alimentación de corriente alterna monofásica o trifásica
· Corriente nominal de 16 A o 32 A
· Objetivo de carga de 7,4 kW, 11 kW o 22 kW
· Diseño de estaciones de carga con o sin cable
· Requisitos de longitud y manipulación del cable
· Protección exterior, sellado y durabilidad mecánica
· Límite del cargador a bordo del vehículo
Un cable de carga Tipo 2 adecuado no siempre es el más grueso ni el de mayor capacidad. La elección correcta depende del escenario de carga. Por ejemplo, un cargador doméstico puede priorizar la flexibilidad y la facilidad de uso diario, mientras que un punto de carga público puede requerir mayor resistencia a la tensión, resistencia a la intemperie y durabilidad ante conexiones repetidas.
Empiece por la fuente de alimentación, luego revise el cargador integrado del vehículo y, finalmente, seleccione el conector y el cable. Elegir únicamente en función de la corriente máxima indicada en la etiqueta puede resultar en una sobredimensionamiento o un rendimiento deficiente en condiciones reales.
Una secuencia de selección práctica es:
Suministro -> OBC del vehículo -> Clasificación del cable -> Durabilidad del conector -> Diseño del sitio -> Plan de mantenimiento
Para la carga doméstica, los aspectos clave suelen ser la potencia de carga, la longitud del cable, el manejo del enchufe y la certificación de seguridad. Para la carga en el lugar de trabajo y en puntos de carga públicos, la durabilidad cobra mayor importancia, ya que el conector puede ser utilizado por muchos conductores a diario.
Para los compradores B2B, también es importante verificar si el conector o el conjunto de cables de tipo 2 son adecuados para la producción, la instalación o el diseño de la estación de carga previstos. Esto incluye el material de la cubierta del cable, la resistencia de la carcasa del conector, el diseño del terminal, el sellado y la estabilidad del suministro a largo plazo.

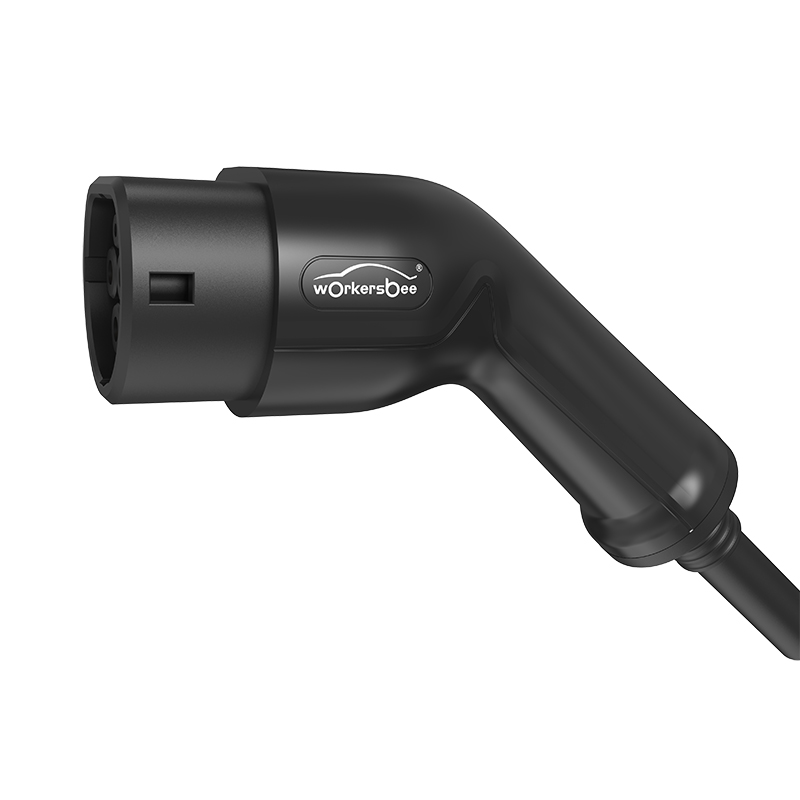

Workersbee ofrece conectores para vehículos eléctricos de tipo 2 y soluciones de cables de carga de tipo 2 para aplicaciones de carga de CA, incluyendo productos diseñados para la carga en el hogar, en el lugar de trabajo y en puntos de carga públicos.
El conector tipo 2 debe insertarse y extraerse en línea recta. No gire el conector bajo carga. Evite dobleces pronunciados, cables aplastados, áreas de contacto expuestas y bobinas largas durante la carga a alta corriente.
En lugares públicos o de mucho tránsito, inspeccione el conector periódicamente. Los puntos clave de inspección incluyen:
· Daños en la carcasa del enchufe
· desgaste por contacto o contaminación
· Alivio de tensión del cable
· Estado de bloqueo o pestillo
· Áreas de sellado
· Grietas en la cubierta del cable
· Marcas de sobrecalentamiento
· Entrada de agua o polvo
Un buen mantenimiento ayuda a reducir las fallas de carga, el sobrecalentamiento del conector, el mal contacto y las quejas de los usuarios. Para los operadores de estaciones de carga, el estado del conector también influye en la experiencia del usuario. Un conector dañado o difícil de manipular puede disminuir la confianza en la estación de carga, incluso si el sistema eléctrico funciona correctamente.
Un conector de tipo 2 tiene siete contactos: L1, L2, L3, N, PE, CP y PP. L1, L2, L3 y N admiten la transferencia de energía de CA, PE proporciona conexión a tierra de protección, mientras que CP y PP gestionan el control de carga, la detección del enchufe y las señales de clasificación del cable.
Los siete pines son L1, L2, L3, N, PE, CP y PP. Estos pines permiten que el conector admita la carga de CA monofásica o trifásica, manteniendo el control, la comunicación de seguridad y la identificación del cable.
CP significa Control Piloto. Ayuda a gestionar el estado de carga, el control de corriente y la comunicación de inicio/parada entre el vehículo eléctrico y el equipo de carga. PP significa Proximidad Piloto. Ayuda a detectar la conexión del enchufe e identificar la capacidad de corriente del cable.
El conector de tipo 2 se utiliza principalmente para la carga en corriente alterna (CA). En Europa y muchos mercados relacionados, la carga rápida en corriente continua (CC) suele utilizar CCS2, que añade dos pines de CC de gran tamaño debajo de la sección de CA del conector de tipo 2.
El conector tipo 2 es un conector de carga de CA. El CCS2 combina la sección superior de CA tipo 2 con dos pines de CC adicionales para una carga rápida.
Sí. Un conector de tipo 2 puede admitir una carga de CA de 22 kW cuando la estación de carga proporciona alimentación trifásica de 32 A y el cargador integrado del vehículo puede aceptar esa velocidad.
Un conector de tipo 2 es una interfaz de carga de CA estándar, pero la elección del producto adecuado depende de la aplicación. La misma configuración de 7 pines puede encontrarse en cargadores domésticos, tomas de corriente en lugares de trabajo, estaciones de carga públicas y cargadores portátiles. Cada caso presenta requisitos diferentes en cuanto a la capacidad de corriente, la flexibilidad del cable, la durabilidad del conector, la protección contra la intemperie y el uso diario.
Para los compradores y fabricantes de equipos de carga, la clave reside en que el conector y el cable se ajusten al entorno de carga real. Un conocimiento preciso de la configuración de pines del conector Tipo 2, las funciones CP/PP, los límites de potencia de carga y las diferencias entre los conectores Tipo 2 y CCS2 permite una selección de producto más precisa y reduce los riesgos de compatibilidad.
