CCS2, también conocido como Combo 2, es uno de los principales estándares de conectores para la carga rápida de CC en Europa y muchos mercados de tipo 2. Para los fabricantes de estaciones de carga, operadores de flotas, distribuidores y compradores de componentes para vehículos eléctricos, comprender CCS2 no se limita a reconocer la forma del conector. Se trata de saber cómo la estructura del conector, la disposición de los pines, las rutas de carga CA/CC, las potencias nominales, los métodos de refrigeración, los límites de compatibilidad y la fiabilidad a largo plazo afectan a los proyectos de carga reales.
Para estaciones de carga públicas, depósitos de flotas y sistemas de carga de alta potencia, la selección del conector CCS2 depende de más factores que la corriente nominal. La adecuación al mercado, la compatibilidad con el vehículo, el diseño térmico, la manipulación del cable, la fiabilidad del bloqueo, la certificación y la planificación del mantenimiento influyen en la idoneidad de un conector o conjunto de cables para el proyecto.
El conector CCS2 se basa en una interfaz de CA tipo 2 con dos contactos de alimentación de CC adicionales debajo. La sección superior proporciona la interfaz de carga tipo 2, mientras que la sección inferior añade contactos de CC+ y CC- para la carga rápida de CC.
Esta estructura combinada permite que una entrada de carga CCS2 sea compatible con la carga de CA tipo 2 y la carga rápida de CC CCS2 cuando el vehículo y el sistema de carga están diseñados para ambos modos. Por lo tanto, la misma entrada física puede utilizarse en diferentes escenarios de carga, desde la carga en destino con CA hasta la carga rápida de CC en estaciones de carga públicas o depósitos de flotas.
CCS2 se utiliza ampliamente en la infraestructura de carga rápida de CC europea y en muchos mercados que siguen los estándares de carga basados en el Tipo 2. Su interfaz física está asociada con IEC 62196-2 para la sección de CA Tipo 2 e IEC 62196-3 para la sección de carga de CC.

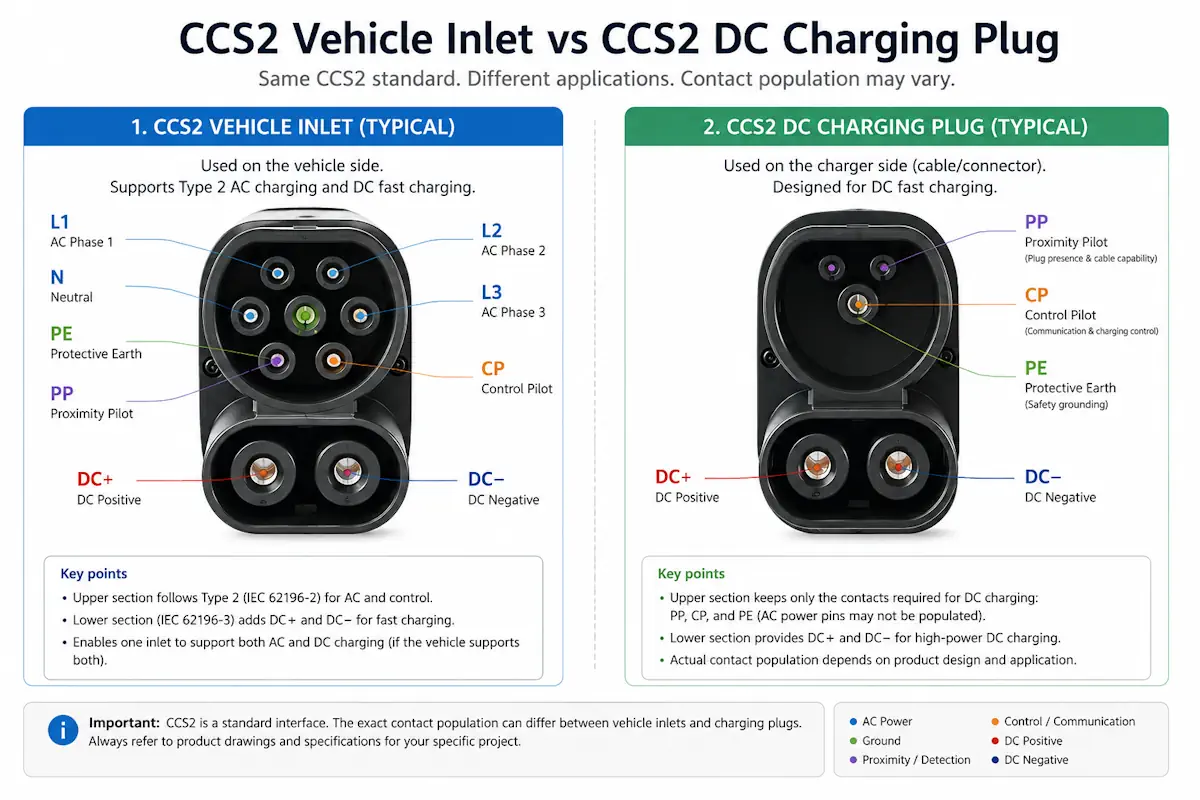

El conector CCS2 consta de dos secciones físicas principales. La sección superior sigue el diseño de tipo 2 e incluye contactos para la carga de CA, la conexión a tierra y la señalización de control. La sección inferior contiene los dos contactos de CC de mayor tamaño para la carga rápida. Este diseño separa el suministro de energía de las funciones de control y seguridad, permitiendo que una misma entrada del vehículo admita diferentes modos de carga.
La configuración exacta de los contactos puede variar entre una entrada de vehículo CCS2 completa y un conector de carga CCS2 de CC. En los conectores de carga rápida de CC, es posible que los contactos de alimentación de CA no estén conectados, ya que la alta potencia de CC utiliza los contactos DC+ y DC- inferiores.
Área de contacto/pin | Función | Se utiliza en la carga de CA. | Se utiliza en la carga de CC. | Nota práctica |
|---|---|---|---|---|
L1 / L2 / L3 | Conductores de fase de CA | Sí | No | Se utiliza para la carga de corriente alterna monofásica o trifásica, según el vehículo y la fuente de alimentación. |
N | conductor neutro | Sí | No | Se utiliza en configuraciones de carga de CA que requieren neutro. |
PE | Tierra protectora | Sí | Sí | Proporciona la conexión a tierra para una carga segura. |
CP | Piloto de control | Sí | Sí | Admite la comunicación entre el vehículo eléctrico y el cargador, incluyendo el estado de carga y los límites de corriente. |
PP | Piloto de proximidad | Sí | Sí | Detecta la presencia del conector y ayuda a identificar la capacidad del cable. |
CC+ | Contacto de alimentación de CC positivo | No | Sí | Suministra corriente continua positiva durante la carga rápida. |
CORRIENTE CONTINUA- | Contacto de alimentación de CC negativo | No | Sí | Completa la ruta de alimentación de CC durante la carga rápida. |
La disposición de los pines es solo una parte de la selección del conector. La estabilidad mecánica, la calidad del contacto, la retroalimentación de bloqueo, el alivio de tensión del cable y el rendimiento del sellado también afectan la fiabilidad de la carga, especialmente en estaciones de carga rápida públicas con ciclos de conexión frecuentes.
Una entrada CCS2 admite carga de CA y carga rápida de CC mediante rutas de alimentación independientes dentro de la misma interfaz combinada. En la carga de CA, un conector Tipo 2 utiliza la sección superior de la entrada. Esto es habitual para la carga en el hogar, en el trabajo, en destinos turísticos y en situaciones de estacionamiento prolongado.
En la carga rápida de CC, un conector CCS2 suministra energía de alta potencia a través de los contactos inferiores de CC+ y CC-. La energía de CC no se suministra a través de los contactos de fase de CA. La sección superior aún admite funciones de control, proximidad, conexión a tierra y seguridad que ayudan a confirmar el estado de la conexión, la capacidad del cable y la preparación para la carga.
La compatibilidad física no debe considerarse como garantía de compatibilidad total con la carga. Una entrada CCS2 puede aceptar tanto enchufes de CA tipo 2 como de CCS2, pero el vehículo y el cargador deben ser compatibles con el modo de carga, el proceso de comunicación y la lógica de seguridad correspondientes.
CCS2 es el principal estándar de conectores de carga rápida de CC en Europa y se utiliza ampliamente en muchos mercados que emplean infraestructuras de carga basadas en el Tipo 2. También es común en algunas zonas de Oceanía, Oriente Medio, África y en proyectos de carga orientados a la exportación donde se adoptan los estándares de carga europeos.
Esta adecuación regional es importante para los fabricantes, distribuidores y operadores de infraestructuras de estaciones de carga. Un conector CCS2 puede ser la opción ideal para un centro de carga en autopistas europeas, un proyecto público de carga de CC en Oriente Medio o un depósito de flotas que utilice vehículos con entradas CCS2. Sin embargo, no debe considerarse un conector universal para todos los mercados.
Históricamente, en Norteamérica se ha utilizado el estándar CCS1 para la carga rápida de CC, mientras que el estándar SAE J3400/NACS se ha convertido en una opción importante en ese mercado. Para proyectos globales, la selección del conector debe basarse en el mercado objetivo, el parque automovilístico, las normativas locales, los requisitos de certificación y los estándares de carga utilizados por los vehículos que realmente visitarán la estación de carga.
La potencia de carga CCS2 se determina por el voltaje y la corriente, pero el valor nominal en un conector o cargador no significa que cada sesión de carga suministrará esa potencia. En términos sencillos, la potencia eléctrica se calcula multiplicando el voltaje por la corriente. Por ejemplo, un sistema de 1000 V y 500 A representa un límite teórico de potencia eléctrica de 500 kW.
En proyectos de carga reales, la potencia suministrada suele ser inferior a la máxima teórica. Depende del voltaje de la batería del vehículo, su estado de carga, la salida del cargador, la corriente nominal del cable, la temperatura ambiente y los límites definidos por el sistema de carga. Un vehículo puede aceptar alta potencia solo durante una parte de la curva de carga y luego reducir la corriente a medida que la batería alcanza un mayor nivel de carga.
Entre estos límites, el calor suele ser el más importante en aplicaciones CCS2 de alta corriente. La resistencia de contacto, el diseño del cable, el método de refrigeración y la frecuencia de conexión influyen en el aumento de temperatura en el conector y el cable. Si el sistema se acerca a su límite térmico, el cargador puede reducir la corriente para proteger el conector, el cable y la entrada del vehículo. Por lo tanto, la selección de CCS2 debe reflejar el ciclo de trabajo real y el margen térmico, no solo la potencia máxima anunciada.
No todos los proyectos de carga rápida CCS2 requieren un conector refrigerado por líquido. La elección debe basarse en el nivel de corriente requerido, el ciclo de trabajo, la temperatura ambiente, el tiempo de carga y la capacidad de mantenimiento.
Los conectores CCS2 refrigerados por aire son una opción práctica para la carga de CC de potencia media, uso moderado, estacionamientos de larga duración y ubicaciones donde el costo es un factor importante. Son más fáciles de instalar y mantener, ya que no requieren circulación de refrigerante, bombas, mangueras ni monitoreo adicional del sistema de refrigeración. Para cargadores públicos urbanos, estacionamientos comerciales, carga en lugares de trabajo y algunos proyectos de depósitos, los conectores CCS2 refrigerados por aire ofrecen un rendimiento suficiente con una menor complejidad del sistema.
Los conectores CCS2 refrigerados por líquido son más adecuados para la carga continua de alta corriente. Entre sus aplicaciones típicas se incluyen los centros de carga rápida en autopistas, los puntos de recarga públicos de CC de alta utilización, los depósitos de flotas con periodos de carga reducidos, las instalaciones en climas cálidos y los proyectos donde la reducción de potencia o la alta temperatura en el conector afectarían el tiempo de actividad y la experiencia del usuario. La refrigeración líquida mejora el control térmico bajo cargas más pesadas, pero también aumenta el coste, la complejidad del sistema y los requisitos de mantenimiento.
La decisión no se reduce a elegir entre refrigeración por aire o una mejor opción, sino a determinar si la instalación requiere una corriente alta y sostenida en condiciones operativas reales. Si el proyecto implica sesiones frecuentes, tiempos de permanencia cortos, vehículos de alta potencia o temperaturas ambiente elevadas, la refrigeración líquida podría estar justificada. Si la utilización es moderada y el control de costes es importante, la refrigeración por aire CCS2 podría ser la más adecuada.

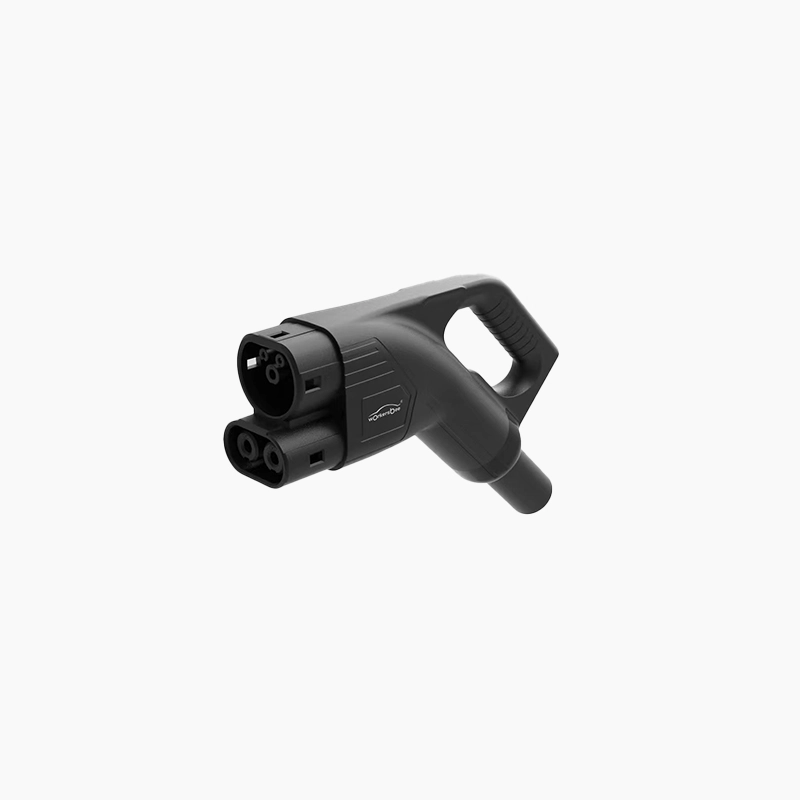

Conector CCS2 refrigerado por aire

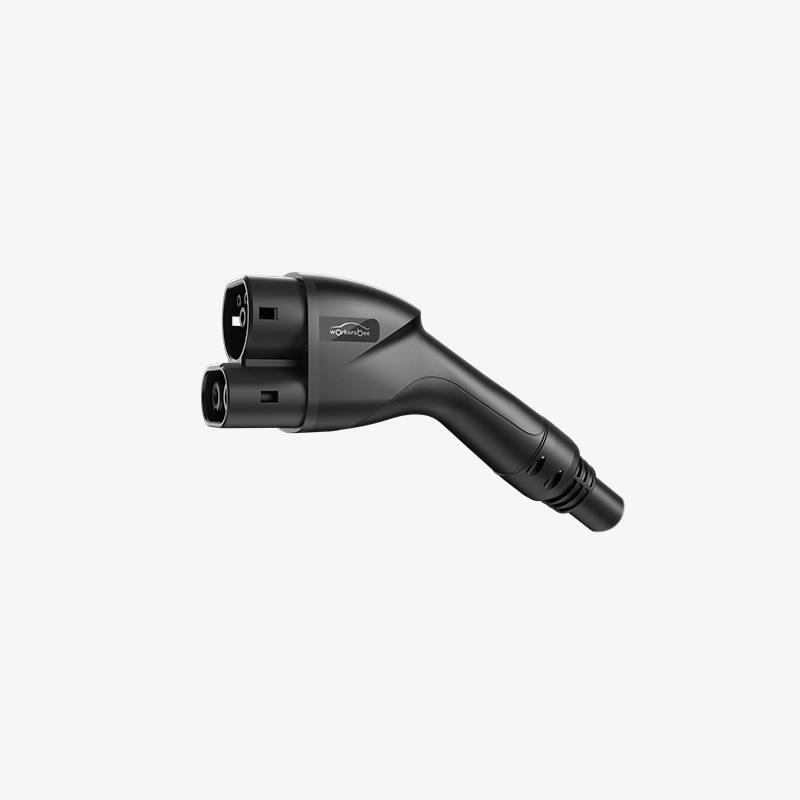

Conector CCS2 refrigerado por líquido
La elección de un conector CCS2 debe basarse en las necesidades del proyecto, no solo en la capacidad de corriente máxima. La siguiente lista de verificación ayuda a los compradores a relacionar las especificaciones del producto con las condiciones de carga reales, los requisitos del mercado y el funcionamiento a largo plazo.
Punto de selección | Por qué es importante | Qué confirmar |
|---|---|---|
Mercado objetivo | Los estándares de los conectores varían según la región. | Confirme si la norma CCS2 se ajusta a los vehículos, los estándares de infraestructura y las regulaciones del mercado de destino. |
Compatibilidad del vehículo | La entrada de aire del vehículo y la capacidad de carga determinan qué se puede utilizar realmente. | Compruebe si los vehículos admiten la carga CCS2 CC, la carga CA Tipo 2 o ambas. |
Nivel de potencia del cargador | El conector debe ser compatible con el gabinete del cargador y con el uso previsto en el lugar de instalación. | Confirme la salida del cargador, la lógica de reparto de energía y el uso diario previsto. |
Tensión y corriente nominales | La potencia nominal depende tanto del voltaje como de la corriente, no solo del valor en kW anunciado. | Confirme el rango de voltaje, la corriente pico, la corriente continua y los límites térmicos. |
Método de enfriamiento | El diseño térmico afecta a la reducción de potencia, la temperatura de contacto y la vida útil. | Elija entre refrigeración por aire o por líquido según el nivel de corriente, el ciclo de trabajo y la temperatura ambiente. |
Longitud y manejo del cable | El alcance, el peso y la flexibilidad del cable influyen en la instalación y la experiencia del usuario. | Equilibrar la disposición del estacionamiento, la longitud del cable, el radio de curvatura, el peso y la comodidad de manejo. |
Bloqueo y retroalimentación | Un fallo en la confirmación del bloqueo puede interrumpir la sesión antes de que comience la carga. | Confirme el diseño del pestillo, la retroalimentación del bloqueo, la lógica del microinterruptor y los requisitos de señal del lado del cargador. |
Sellado y protección | Los cargadores para exteriores están expuestos a la lluvia, el polvo, los rayos UV y la manipulación repetida. | Verifique el grado de protección IP, la durabilidad del material, el alivio de tensión y la idoneidad ambiental. |
Proceso de dar un título | El cumplimiento normativo afecta al acceso al mercado y a la aceptación por parte de los clientes. | Confirme las certificaciones, los informes de pruebas y la documentación requerida para la región de destino. |
Mantenimiento y repuestos | Los conectores CCS2 son piezas de desgaste en lugares de uso intensivo. | Planificar los intervalos de inspección, los conectores de repuesto, la sustitución de cables y la respuesta ante fallos. |
Soporte del proveedor | Los proyectos B2B a menudo requieren más que un número de pieza estándar. | Confirme las opciones de personalización, el soporte técnico, los documentos de certificación, las piezas de repuesto y la fiabilidad de la entrega. |
Un conector CCS2 que parezca adecuado en la hoja de datos puede fallar en la práctica si el ciclo de trabajo, el margen térmico, la manipulación del cable o el plan de mantenimiento son incorrectos. La selección debe reflejar el entorno de carga real, no solo la corriente máxima, la forma del conector o un número de pieza estándar.
Los conectores Tipo 2 y CCS2 están estrechamente relacionados, pero no son el mismo. La principal diferencia radica en que el Tipo 2 es una interfaz de carga de CA, mientras que el CCS2 añade una vía de carga rápida de CC debajo de la sección del Tipo 2.
Artículo | Tipo 2 | CCS2 |
|---|---|---|
Uso principal | Carga de CA | Carga de CA y carga rápida de CC |
Estructura del conector | Interfaz de tipo 2 únicamente | Sección superior tipo 2 más dos contactos inferiores de CC |
Carga rápida de CC | No compatible | Compatible si el vehículo y el cargador están diseñados para ello. |
Aplicaciones típicas | Carga en casa, carga en el lugar de trabajo, carga en destino | Puntos de recarga públicos de CC, estaciones de recarga en autopistas, depósitos de flotas |
Entrada de vehículos | Entrada tipo 2 | Entrada CCS2 |
Compatibilidad de enchufes | Utiliza un enchufe de CA tipo 2. | Por lo general, puede aceptar un enchufe de CA tipo 2 para la carga de CA y un enchufe CCS2 para la carga de CC. |
La clave para los compradores es la compatibilidad. Un conector de forma similar no implica la misma capacidad de carga. Un vehículo que solo admite el puerto Tipo 2 no puede usar la carga rápida CCS2 a menos que cuente con el hardware de carga CC, la compatibilidad de comunicación y el sistema de seguridad necesarios.
Los conectores CCS1 y CCS2 son conectores del Sistema de Carga Combinada (CCS), pero se basan en conectores de CA diferentes. El CCS1 utiliza la sección superior Tipo 1 / J1772, mientras que el CCS2 utiliza la sección superior Tipo 2. Ambos incorporan dos contactos inferiores de CC para la carga rápida de CC.
Artículo | CCS1 | CCS2 |
|---|---|---|
Conector de base de CA | Tipo 1 / J1772 | Tipo 2 |
Región principal | América del Norte y mercados relacionados | Europa y muchos mercados de tipo 2 |
Contactos de carga rápida de CC | Dos contactos inferiores de CC | Dos contactos inferiores de CC |
Soporte para carga de CA | Principalmente corriente alterna monofásica | Corriente alterna monofásica o trifásica, según el vehículo y la fuente de alimentación. |
Uso típico del proyecto | Proyectos norteamericanos de carga rápida de CC | Proyectos de carga rápida de CC para el mercado europeo y de tipo 2 |
Para los fabricantes, distribuidores y operadores de cargadores a nivel mundial, la elección entre CCS1 y CCS2 debe basarse en el mercado de destino y el parque automovilístico. Un conector que se adapta a la infraestructura de una región puede no ser compatible con los vehículos, los requisitos de certificación o las expectativas de los estándares de carga de otra región.
La compatibilidad con CCS2 no se limita a la forma del conector. En un proyecto de carga, la compatibilidad debe verificarse en todo el vehículo, el cargador, el conector, el conjunto de cables, la lógica de control y los requisitos de certificación. Un conector puede coincidir físicamente con la entrada, pero aun así no ser compatible con el modo de carga, la lógica de bloqueo o el proceso de seguridad requeridos.
Antes de seleccionar un conector o un conjunto de cables CCS2, los compradores deben confirmar los siguientes puntos:
Comprobación de compatibilidad | Por qué es importante |
|---|---|
Tipo de entrada del vehículo | Confirma si el vehículo utiliza CCS2, CA tipo 2, CCS1, NACS u otro diseño de entrada. |
Modo de carga | Separa la carga de CA, la carga rápida de CC y el uso combinado de CA/CC. Un vehículo que solo admite carga de tipo 2 no puede obtener carga rápida de CC mediante un adaptador. |
Comunicación y control | La carga de CC requiere un proceso de comunicación correcto, un comportamiento de control preciso, detección de proximidad y validación de seguridad. |
Validación de bloqueo y seguridad | El cargador debe confirmar que el enchufe esté insertado, bloqueado y listo antes de suministrar alta potencia. |
Región de certificación | Los productos CCS2 utilizados en diferentes mercados de tipo 2 pueden requerir documentación o pruebas de cumplimiento diferentes. |
Uso del adaptador | Un adaptador debe evaluarse como un producto independiente con clasificación específica, no como un simple puente mecánico. |
La forma más segura de definir la compatibilidad es por caso de uso, no por nombre del conector. Un cargador público de CC, un cargador para flotas, un cargador de destino de CA y un escenario de carga con adaptador pueden utilizar la terminología Tipo 2 o CCS2, pero sus requisitos técnicos son diferentes. Los compradores deben proporcionar el mercado objetivo, el modelo de vehículo o el tipo de entrada, la salida del cargador, la corriente esperada, la longitud del cable, los requisitos de refrigeración y las certificaciones necesarias antes de elegir el conector.
Esto evita un error común en los proyectos: seleccionar un conector que coincida con la interfaz visible, pero que no coincida con el modo de carga, la carga térmica, la lógica de control o la ruta de cumplimiento requerida en el campo.
Para los puntos de recarga públicos y las estaciones de servicio, la fiabilidad del conector CCS2 no se limita a superar las pruebas iniciales. El conector se manipula a diario, se expone a la intemperie y se utiliza repetidamente bajo estrés eléctrico y mecánico. Con el tiempo, pequeños cambios en el estado de los contactos, la retroalimentación del bloqueo, la tensión del cable o el rendimiento del sellado pueden provocar fallos en las sesiones, una reducción de la capacidad de carga, quejas de los usuarios o una sustitución prematura.
Los operarios deben prestar atención a estas señales durante la inspección rutinaria:
Punto de control | Por qué es importante | Qué ver |
|---|---|---|
Condición de contacto | Una mala calidad de contacto aumenta la resistencia y el calor. | Decoloración, desgaste, contaminación, aumento anormal de la temperatura. |
Temperatura del mango | Las altas temperaturas superficiales afectan a la seguridad y a la experiencia del usuario. | Quejas reiteradas por asas calientes o reducción de potencia relacionada con la temperatura. |
Retroalimentación de bloqueo | El cargador debe confirmar que el conector esté correctamente insertado y bloqueado. | Detección de bloqueo fallida, respuesta de pestillo inestable, fallo al iniciar la sesión. |
Estabilidad de la señal CP/PP | Las señales de control y proximidad afectan al reconocimiento de la conexión y a la disponibilidad para la carga. | Eventos de reconexión, errores de comunicación, inicio de carga inestable. |
Alivio de tensión del cable | El movimiento del cable y la fuerza de tracción pueden dañar el mango y las conexiones internas. | Grietas, entrada de cable suelta, flexión excesiva, revestimiento dañado. |
Condición de sellado | Los conectores para exteriores están expuestos a la lluvia, el polvo, los rayos UV y la manipulación repetida. | Sellos dañados, riesgo de entrada de agua, acumulación de polvo, rendimiento IP reducido. |
Frecuencia de reducción de potencia | Las reducciones frecuentes de potencia pueden indicar limitaciones térmicas o en el conector. | Reducción de corriente en condiciones normales de funcionamiento. |
Estado del refrigerante | En el caso de los conectores refrigerados por líquido, el rendimiento de la refrigeración afecta a la estabilidad ante altas corrientes. | Fugas, nivel bajo de refrigerante, flujo bloqueado, alarmas de bomba o sensor anormales. |
La planificación del mantenimiento debe ajustarse al uso de la instalación. Un cargador de CC de bajo uso solo requiere inspección visual y limpieza periódicas, mientras que un cargador de autopista o un sistema de depósito de alto tráfico debe registrar las sesiones fallidas, los registros de reducción de capacidad, la temperatura del conector y los ciclos de reemplazo. El objetivo no es solo adquirir un conector con la capacidad adecuada, sino mantenerlo estable bajo la carga operativa real de la instalación.
El conector CCS2, también conocido como Combo 2, es un conector de carga para vehículos eléctricos que combina una interfaz de CA Tipo 2 con dos contactos de CC adicionales para una carga rápida. Se utiliza ampliamente en Europa y en muchos mercados que utilizan el estándar Tipo 2 para la carga pública de CC, la carga de flotas y proyectos de carga de alta potencia.
No. El conector Tipo 2 es principalmente una interfaz de carga de CA. CCS2 utiliza la sección superior del Tipo 2 y añade dos contactos inferiores de CC para la carga rápida de CC. Una entrada CCS2 suele aceptar un conector de CA Tipo 2, pero una entrada exclusiva para Tipo 2 no admite la carga rápida de CC CCS2.
Una entrada de vehículo CCS2 completa incluye el área de contacto de CA tipo 2, la toma de tierra de protección, el piloto de control, el piloto de proximidad y dos contactos de CC inferiores. En los conectores de carga de CC CCS2, los contactos de alimentación de CA no siempre están ocupados, ya que la carga de CC de alta potencia utiliza CC+ y CC- para el suministro de energía.
Sí, siempre que el vehículo y el sistema de carga estén diseñados para ambos modos. La carga en CA utiliza la sección Tipo 2 de la entrada, mientras que la carga rápida en CC utiliza los contactos inferiores de CC. La compatibilidad física por sí sola no es suficiente; el vehículo debe ser compatible con el modo de carga, el proceso de comunicación y la lógica de seguridad requeridos.
No. Los conectores CCS2 refrigerados por aire son adecuados para la carga de CC de potencia media, uso moderado, estacionamiento prolongado y ubicaciones donde el costo es un factor importante. Los conectores CCS2 refrigerados por líquido son más adecuados para corrientes altas sostenidas, ubicaciones de uso intensivo, climas cálidos y proyectos donde la reducción de potencia o la temperatura de manipulación son un problema.
Los compradores deben confirmar el mercado objetivo, la compatibilidad con vehículos, la potencia de salida del cargador, la tensión y la corriente nominales, el método de refrigeración, la longitud del cable, el diseño del bloqueo, la protección IP, la certificación y el plan de mantenimiento. El soporte del proveedor, la documentación, las piezas de repuesto y la fiabilidad de la entrega también son importantes en los proyectos B2B.
La elección del conector CCS2 adecuado depende de algo más que la forma del enchufe o la corriente nominal. La idoneidad para el mercado, la compatibilidad con el vehículo, el método de refrigeración, el diseño del cable, la certificación y los requisitos de mantenimiento influyen en el rendimiento del proyecto.
Póngase en contacto con Workersbee para analizar las opciones de conectores y conjuntos de cables CCS2 para estaciones de carga públicas, depósitos de flotas, proyectos de fabricación de cargadores y sistemas de carga de CC de alta potencia.
