Geometría de contacto

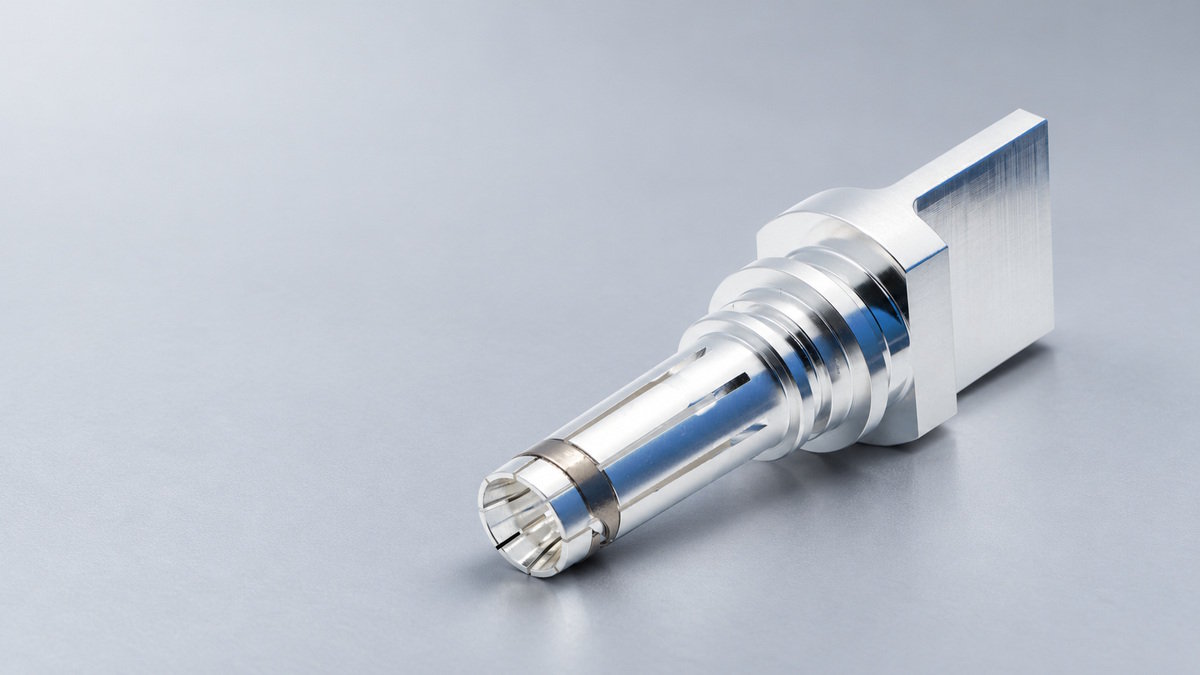

Un contacto puede funcionar correctamente en una prueba eléctrica inicial, pero comportarse de manera diferente tras acoplamientos repetidos. En ese caso, la fuerza de contacto es un factor a examinar junto con la geometría del resorte, el ajuste, el material y el estado de la superficie. La fuerza de contacto ayuda a mantener conectadas eléctricamente las superficies de acoplamiento. La geometría del resorte determina cómo se deforma y dónde se aplica la presión. En conjunto, estas características de diseño afectan el rendimiento eléctrico, el esfuerzo de acoplamiento y el desgaste.  Tres fuerzas, tres mediciones diferentesfuerza de contacto normal presiona las superficies conductoras de acoplamiento entre sí. Fuerza de inserción y extracción es la fuerza necesaria para acoplar o separar el conector completo. Fuerza de retención terminal Mide la seguridad con la que se sujeta un terminal a la carcasa. Las mediciones están relacionadas, pero no son intercambiables. La fuerza de inserción incluye la resistencia de los contactos y otras partes del conjunto, como sellos y mecanismos de bloqueo. Una fuerza de inserción elevada por sí sola no permite determinar la fuerza que actúa sobre un contacto eléctrico. La retención del terminal es una medición independiente, aunque el movimiento o la desalineación del terminal pueden afectar la interfaz de acoplamiento.  Cómo la geometría moldea la fuerza de contactoEn un diseño de contacto por resorte, este se deforma al insertarse el pasador correspondiente. La longitud y el grosor del haz, la curvatura, las ranuras y el punto de contacto influyen en dicha deformación y en la fuerza resultante. El ajuste entre el pasador y el conector también es importante: las variaciones dimensionales pueden modificar la deformación del resorte en el conector ensamblado. La geometría también influye en cómo se distribuye la presión y cómo se mueven las superficies entre sí. Algunos diseños utilizan contacto deslizante, lo que puede alterar ciertas películas superficiales bajo determinadas condiciones. Este movimiento también contribuye al desgaste. Por lo tanto, un cambio geométrico puede afectar a varios resultados a la vez. Modificar las dimensiones de una viga puede alterar la fuerza del resorte; cambiar el punto de contacto puede alterar la distribución de la presión o la trayectoria de deslizamiento. El resultado debe medirse en el diseño completo del contacto.  ¿Cómo afecta la fuerza de contacto a la resistencia y al desgaste?Las superficies metálicas se encuentran en puntos microscópicos elevados, en lugar de hacerlo en toda su área aparente. La fuerza de contacto puede deformar estos puntos y crear caminos conductores. Esto puede reducir la constricción en la interfaz, pero el resultado también depende de los materiales, el recubrimiento, el estado de la superficie y el ajuste dimensional. Una mayor fuerza no implica automáticamente menor resistencia ni mayor durabilidad. Si la superficie está dañada o las piezas no encajan correctamente, aumentar la fuerza puede no solucionar el problema. Además, puede incrementar la resistencia al deslizamiento durante el acoplamiento y afectar al desgaste. El impacto en la fuerza de inserción depende del conjunto completo del conector. Al considerar un cambio, compare el resultado eléctrico con el resultado mecánico. Una mejora en uno no implica que el diseño general sea mejor.  Evaluación de un cambio geométricoConsideremos una revisión de diseño centrada en la resistencia que cambia tras repetidos ciclos de acoplamiento. El equipo puede comparar las mediciones iniciales y posteriores al ciclo, e inspeccionar las superficies de contacto y el estado del resorte para detectar desgaste, deformación o cambios en el ajuste. Si la evidencia apunta a la geometría de contacto, el equipo puede comparar un diseño de resorte revisado con el diseño de referencia. Antes de realizar las pruebas, defina qué se espera que logre el cambio; por ejemplo, modificar la deflexión del resorte o la posición de contacto. Luego, mida la resistencia de contacto y la fuerza de inserción o extracción en condiciones repetibles. El aumento de temperatura también puede ser útil bajo corriente, pero refleja el recorrido completo de la corriente y la disipación de calor, por lo que debe interpretarse junto con las mediciones eléctricas y mecánicas. Repita las comprobaciones pertinentes tras los ciclos de acoplamiento necesarios. Si la resistencia mejora, pero la fuerza de inserción o el desgaste superan los límites del proyecto, el cambio ha modificado el equilibrio. Si la resistencia sigue variando tras el ciclo, inspeccione las superficies y el ajuste antes de asumir que se necesita más fuerza. Esta es una evaluación de diseño ilustrativa, no un informe de un producto o resultado de prueba específico. Los límites de aceptación y las condiciones de prueba dependen del conector y su aplicación. Un cambio de geometría resulta útil cuando las mediciones demuestran que soluciona el problema de rendimiento original y no crea un problema mayor en otra parte del conector.  Preguntas frecuentess¿Se puede utilizar la fuerza de inserción para estimar la fuerza de contacto?No. La fuerza de inserción mide la fuerza necesaria para acoplar el conector completo. Incluye la resistencia de los contactos eléctricos y otras partes del conjunto, como sellos y mecanismos de bloqueo. Puede indicar cuánta fuerza se necesita para acoplar el conector, pero no muestra la fuerza que actúa en cada contacto eléctrico individual. La fuerza de contacto, la fuerza de inserción y extracción, y la fuerza de retención del terminal son mediciones independientes. ¿Una mayor fuerza de contacto siempre reduce la resistencia de contacto?No. La fuerza de contacto puede ayudar a crear caminos conductores entre puntos microscópicos elevados en las superficies de contacto, pero la resistencia también depende del material, el recubrimiento, el estado de la superficie y el ajuste dimensional. Aumentar la fuerza puede no solucionar una superficie dañada o un ajuste deficiente. También puede aumentar la resistencia al deslizamiento durante el contacto y afectar el desgaste. Los resultados eléctricos y mecánicos deben evaluarse conjuntamente. ¿Qué se debe comprobar cuando la resistencia de contacto cambia después de un acoplamiento repetido?Compare las mediciones de resistencia de contacto tomadas antes y después de los ciclos de acoplamiento requeridos en condiciones repetibles. Inspeccione las superficies de contacto y el resorte para detectar desgaste o deformación, y verifique el ajuste entre el pin y el receptáculo. Estas verificaciones pueden ayudar a investigar posibles vínculos con la geometría de contacto, el estado de la superficie o el ajuste antes de considerar un cambio de diseño. ¿Cómo se debe evaluar un cambio en la geometría de contacto del resorte?Primero, defina qué se espera que logre el cambio, como modificar la deflexión del resorte o la posición del contacto. Compare el diseño revisado con el diseño base en condiciones repetibles, midiendo la resistencia de contacto y la fuerza de inserción o extracción. Repita las comprobaciones pertinentes después de los ciclos de acoplamiento requeridos e inspeccione el desgaste. También se puede medir el aumento de temperatura mientras fluye la corriente, pero este refleja la trayectoria completa de la corriente y la disipación de calor, por lo que debe interpretarse junto con las mediciones eléctricas y mecánicas. Las condiciones de prueba y los límites de aceptación dependen del conector y su aplicación.
