Contactos del conector de carga de vehículos eléctricos
Pines de contacto independientes y contactos de zócalo para el desarrollo y la producción de conectores de carga para vehículos eléctricos.
Los contactos del conector de carga para vehículos eléctricos proporcionan la interfaz de acoplamiento conductora dentro del conector. Su geometría, material, acabado superficial, fuerza de contacto y terminación del cable influyen en cómo la corriente o las señales pasan a través del conector y cómo se acoplan las piezas.
Workersbee suministra pines de contacto y contactos de zócalo personalizados como componentes independientes para fabricantes de conectores para vehículos eléctricos y fabricantes de equipos de carga. Fabricamos contactos de alimentación, toma de tierra de protección y señal en configuraciones macho y hembra.
Ofrecemos desarrollo a medida a partir de un dibujo, una muestra física o un conector existente. El mecanizado de precisión, la producción de estructuras de contacto, el muestreo y la verificación a nivel de conector pueden integrarse en el mismo flujo de trabajo del proyecto.

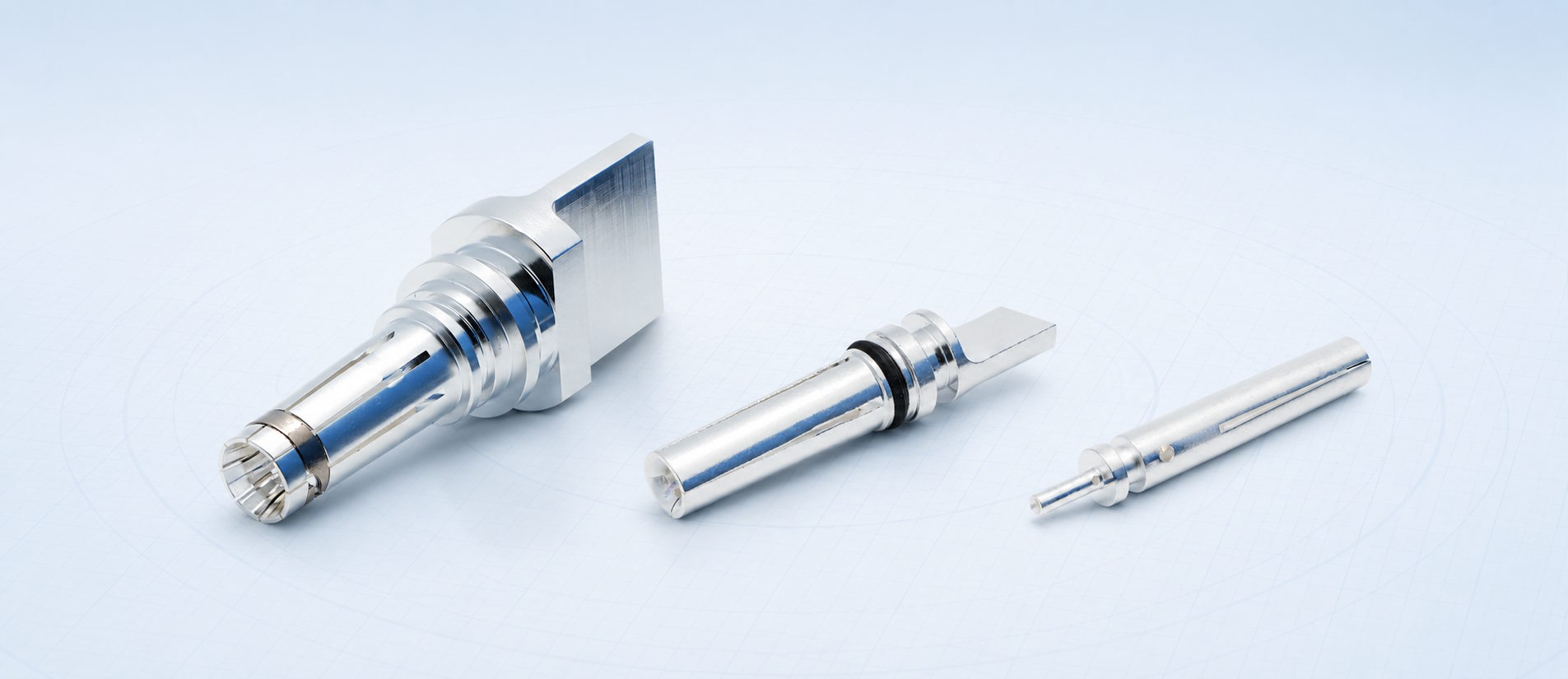

Un conector de carga para vehículos eléctricos contiene varios contactos con diferentes funciones. Los contactos de alimentación, de mayor tamaño, conducen la corriente de carga. El contacto de tierra de protección (PE) proporciona la conexión a tierra, mientras que los contactos de señal, más pequeños, admiten funciones de control, proximidad o comunicación, según la interfaz del conector.
Estos contactos no pueden considerarse versiones a escala del mismo componente. Un contacto de alimentación está condicionado principalmente por su recorrido eléctrico y térmico, mientras que un contacto de señal puede priorizar la estabilidad del acoplamiento, la geometría reducida y el estado de la superficie. La carcasa del conector, el conductor del cable y el contacto de acoplamiento también influyen en el diseño final.
Función de contacto | Función en el conector | Consideraciones principales de diseño |
Contacto de potencia | Transporta corriente de carga CA o CC. | Sección transversal conductora, resistencia de contacto, aumento de temperatura, fuerza de contacto y terminación del cable. |
Contacto de PE | Proporciona la ruta de conexión a tierra de protección | Continuidad, secuencia de apareamiento, retención y estabilidad mecánica |
Contacto de señal | Admite funciones de control, proximidad o comunicación. | Estabilidad de contacto, ajuste dimensional, acabado superficial y durabilidad del acoplamiento. |
Podemos fabricar pines macho macizos, contactos hembra tipo zócalo y contactos auxiliares más pequeños para estas diferentes posiciones. Las dimensiones y funciones finales se confirman en función del diseño del conector y la pieza de acoplamiento del cliente.

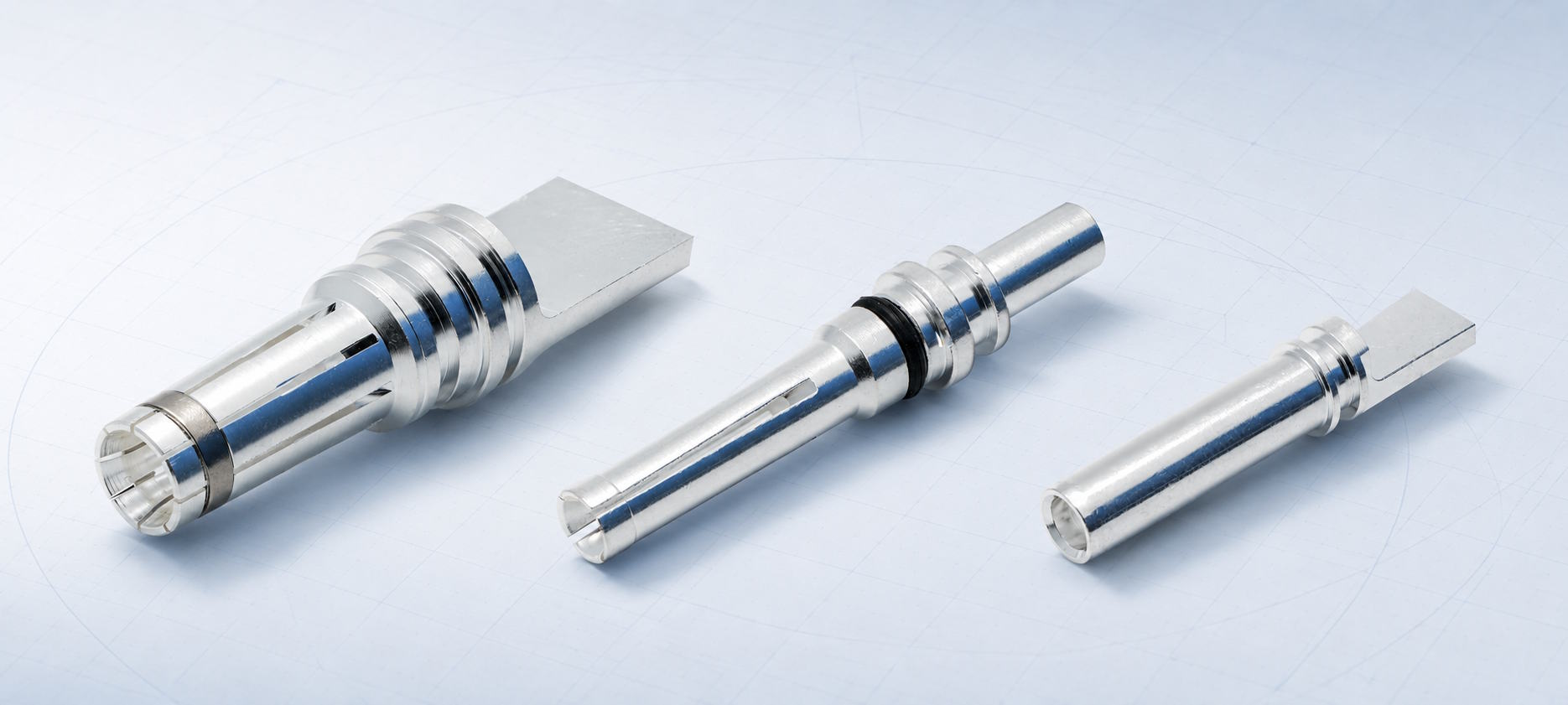

La forma visible de un contacto es solo una parte de su diseño. La interfaz de acoplamiento determina cómo se genera y distribuye la fuerza de contacto, mientras que la sección posterior debe conectarse al conductor y encajar dentro del conjunto del conector.
Ofrecemos soporte para estructuras de contacto sólidas, ranuradas, de corona-resorte, de lámina e hiperboloides. También podemos desarrollar componentes de contacto para proyectos de conectores refrigerados por líquido, adaptándonos a la arquitectura de conector y refrigeración requerida.
Diseño de contacto | Construcción básica | Factores del proyecto para confirmar |
Contacto de clavija sólida | Contacto macho mecanizado con una superficie de acoplamiento definida. | Diámetro, longitud de acoplamiento efectiva, acabado, características de retención y terminación trasera. |
Contacto de toma ranurada | Contacto hembra con segmentos elásticos que se acoplan al pasador de acoplamiento | Geometría de la ranura, fuerza de contacto, fuerza de inserción, espesor de pared y comportamiento ante la fatiga. |
Contacto entre la corona y el muelle | El elemento elástico crea múltiples puntos de contacto alrededor de la superficie de acoplamiento. | Geometría del resorte, método de ensamblaje, fuerza de contacto, trayectoria actual y espacio disponible. |
Contacto de láminas | Múltiples lamas conformadas proporcionan puntos de contacto distribuidos | Geometría de la tira, diseño del soporte, diámetro de acoplamiento, fuerza y requisitos térmicos. |
contacto hiperboloide | Los alambres elásticos angulados forman múltiples líneas de contacto alrededor del pasador de acoplamiento. | Disposición de los cables, fuerza de inserción, estabilidad del contacto y dimensiones del ensamblaje. |
Contacto refrigerado por líquido | La geometría de contacto se desarrolla como parte de un conjunto de conector refrigerado. | Interfaz de refrigeración, sellado, conexión del conductor, trayectoria térmica y embalaje del conector. |
Las estructuras de corona-resorte, lamelares e hiperboloides se pueden fabricar internamente. La estructura adecuada depende de la geometría de acoplamiento y las condiciones del proyecto; no se selecciona únicamente en función de la corriente nominal.
Desarrollamos pines de contacto y contactos de zócalo para proyectos de conectores tipo 1, tipo 2, CCS1, CCS2, GB/T y NACS. Estas interfaces incluyen diferentes combinaciones de alimentación de CA o CC, contactos de PE y de señal, por lo que el conjunto de contactos debe ajustarse al diseño del conector y a la geometría de acoplamiento correspondiente.
También se pueden desarrollar contactos CHAdeMO y relacionados con MCS para requisitos específicos del proyecto. Estos se gestionan como proyectos personalizados en lugar de rangos de contactos estándar.
La compatibilidad de interfaces no significa que un diseño de contacto pueda transferirse sin modificaciones entre diferentes estándares. Incluso los contactos con funciones similares pueden diferir en dimensiones de acoplamiento, retención, sellado, conexión de conductores y condiciones térmicas.
Por lo tanto, revisamos el dibujo, la muestra o el conector correspondiente antes de confirmar la viabilidad de fabricación y el plan de validación.
La corriente circula a través de la terminación del conductor, el cuerpo de contacto y la interfaz de acoplamiento. La resistencia en cualquiera de estos puntos genera calor, por lo que el diseño debe evaluarse como un recorrido completo y no solo en función de la conductividad del material base.
La sección transversal de contacto, la presión de acoplamiento, el estado de la superficie, el recubrimiento, la conexión del conductor y el ajuste del conjunto pueden influir en la resistencia de contacto y el aumento de temperatura.
Los proyectos de mayor corriente también pueden requerir que el diseño de los contactos se adapte a la arquitectura de detección de temperatura o de refrigeración líquida del conector. Estas interfaces se confirman durante la integración del conector, en lugar de asumirse a partir de la forma de los contactos.
El contacto debe insertarse en la pieza correspondiente sin aplicar una fuerza excesiva, manteniendo una presión suficiente tras la conexión. La geometría de la ranura, el resorte o la lámina influye tanto en la fuerza de inserción como en la estabilidad de la interfaz eléctrica.
Los elementos de retención y los sellos también deben mantener el contacto en la posición prevista dentro de la carcasa. Por lo tanto, las ranuras, los rebordes, las juntas tóricas y la geometría del extremo posterior son partes funcionales del conjunto, y no detalles de mecanizado meramente estéticos.

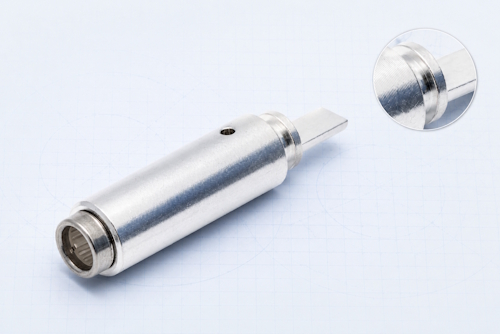

Fabricamos contactos de cobre y aleaciones de cobre seleccionados según el plano, los requisitos eléctricos, el comportamiento mecánico y el proceso de producción.
Los acabados chapados disponibles incluyen:
· Plateado
· Estañado
· Niquelado
El proceso de galvanoplastia lo realizan socios externos. Las especificaciones de acabado y los requisitos de inspección se confirman como parte de la documentación del proyecto.

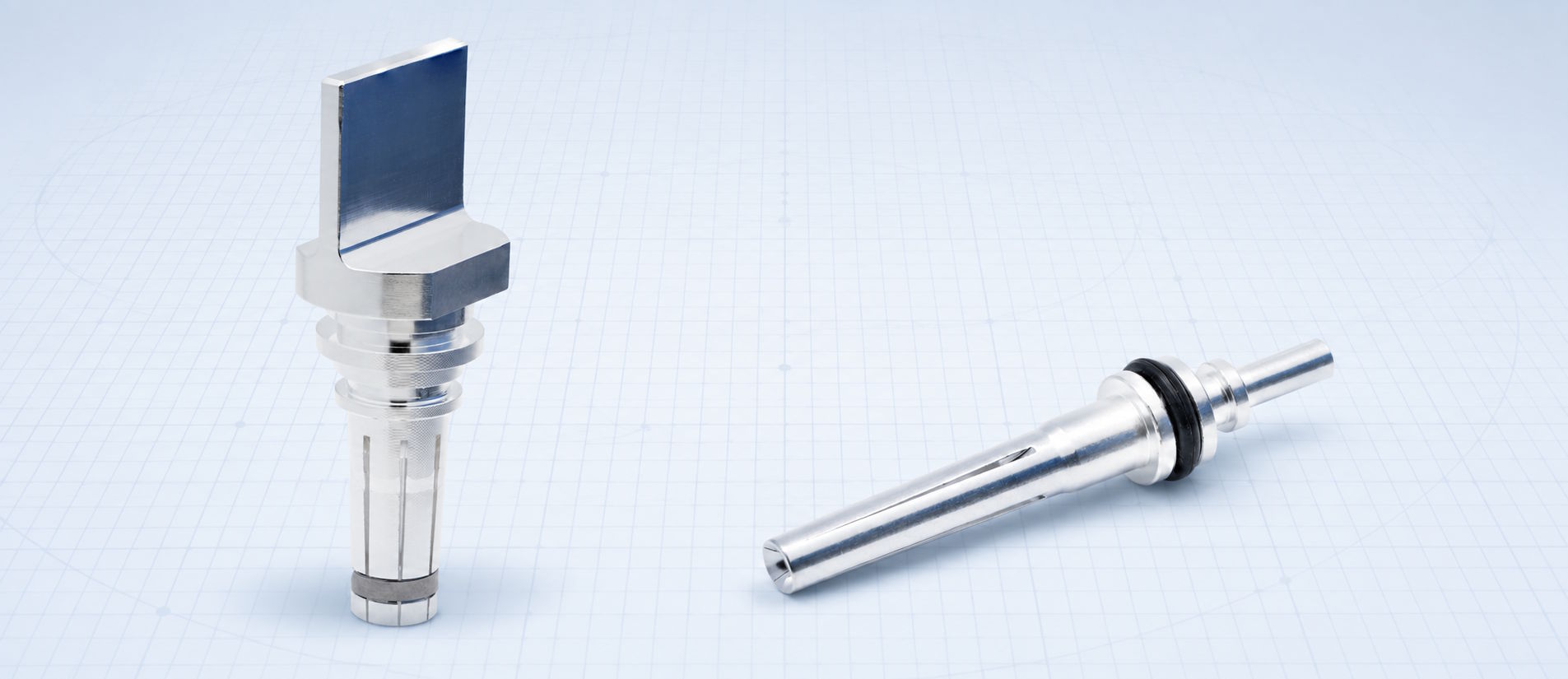

La parte posterior del contacto debe coincidir con el conductor y el proceso de ensamblaje del conector. Ofrecemos interfaces planas para soldadura ultrasónica, así como extremos de soldadura redondos.
En los casos que lo requiera la estructura del conector, se pueden integrar hombros mecanizados, ranuras, surcos de sellado y otras características de montaje.
La terminación no puede determinarse únicamente en función del tamaño del cable. Es necesario considerar conjuntamente la construcción del conductor, el espacio de montaje disponible, el proceso de unión, los requisitos de extracción y la trayectoria térmica.
Un proyecto de contacto puede comenzar con un dibujo completo, una muestra física del contacto o un conector existente que necesite un componente compatible.
También podemos ayudar con el diseño de contactos cuando se han definido los requisitos del conector y del acoplamiento, pero el dibujo de los contactos aún no está completo.
La ruta de desarrollo normal es:
1. Revise la referencia disponible.
Examinamos el dibujo, la muestra, la interfaz del conector o el componente de acoplamiento e identificamos la función de contacto.
2. Confirmar las interfaces críticas
Se definen las dimensiones de acoplamiento, la retención, el sellado, la conexión de los conductores y el espacio de montaje disponible.
3. Alinear las decisiones sobre materiales y fabricación.
Se confirman la estructura de contacto, el material de cobre o aleación de cobre, el recubrimiento, la ruta de mecanizado y los procesos secundarios.
4. Producir e inspeccionar muestras
Los contactos prototipo se comprueban comparándolos con las dimensiones acordadas y, cuando es necesario, se ensamblan con las piezas de conector correspondientes.
5. Verifique la interfaz del conector.
Antes de finalizar los requisitos de producción, se seleccionan las pruebas eléctricas, mecánicas y de aumento de temperatura según el proyecto.
Una vez aprobada la muestra, el dibujo confirmado, el proceso de fabricación y los requisitos de inspección pueden transferirse a la producción en serie.
Para una revisión inicial, los clientes no necesitan preparar un paquete de validación completo. Un dibujo, una muestra física o un conector existente, junto con la función de contacto y la conexión prevista del conductor, suele ser suficiente para iniciar el análisis técnico.
Los contactos de los conectores para vehículos eléctricos suelen combinar superficies torneadas, ranuras internas profundas, surcos, hendiduras, orificios transversales y geometría de conexión posterior en una pieza compacta. Mantener la relación entre estas características es importante para el acoplamiento, el sellado y el ensamblaje.

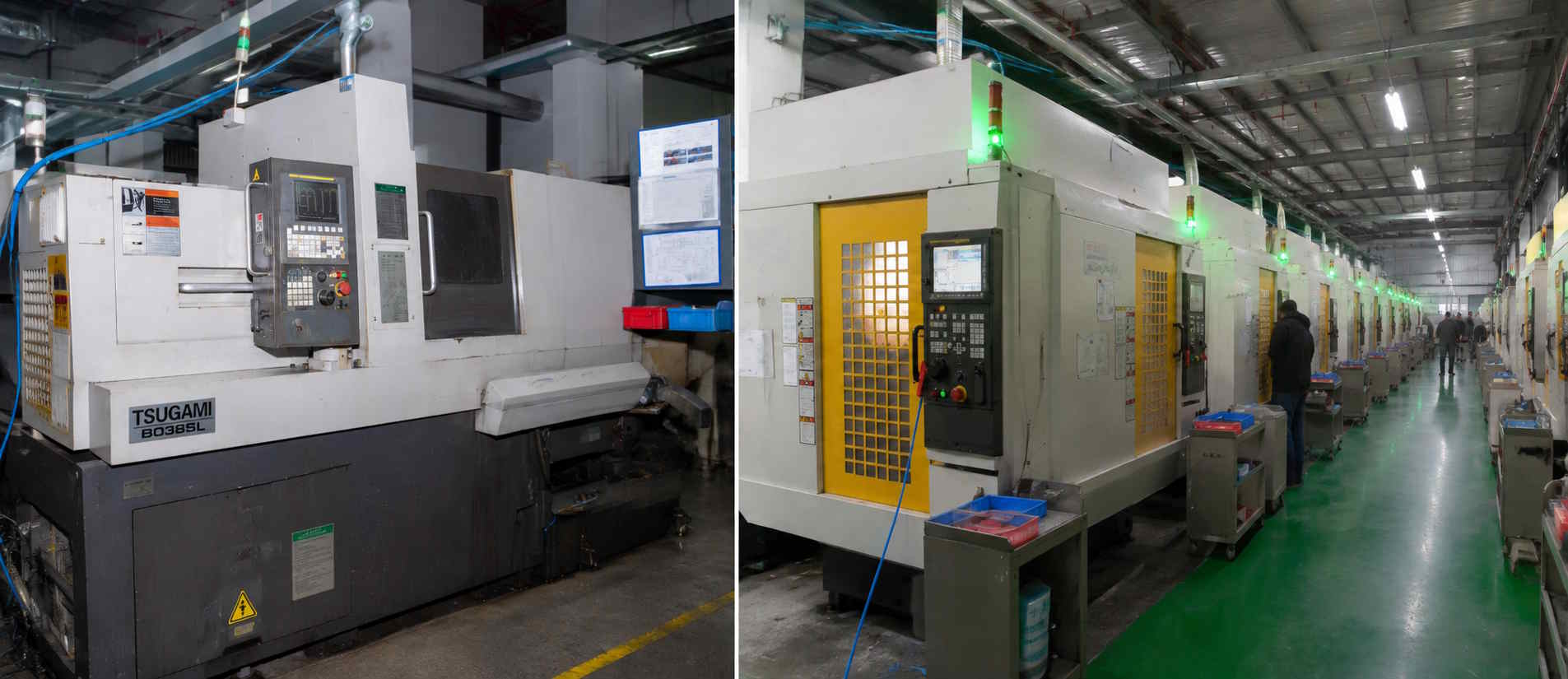

Nuestra operación de fabricación de precisión incluye 66 tornos CNC de tipo suizo y 27 centros de mecanizado FANUC distribuidos en dos bases de producción.
Según la pieza, el torneado, el fresado, el taladrado y el ranurado pueden combinarse en una misma secuencia de mecanizado, incluyendo el trabajo en el husillo principal y los husillos secundarios. También se ofrecen procesos de estampado y conformado para elementos de contacto de láminas y resortes.
Los procesos de apoyo incluyen:
· Desbarbado
· Acabado magnético y vibratorio
· Chorro de arena
· Limpieza ultrasónica
· Galvanoplastia externa y tratamiento de superficies
La ruta de producción se selecciona en función de la geometría de contacto, los requisitos de la muestra y el volumen previsto, en lugar de aplicar el mismo proceso a todos los componentes.
Workersbee opera sistemas de gestión de calidad certificados según las normas ISO 9001 e IATF 16949. Estas son certificaciones de sistemas de fabricación a nivel de empresa. Aún es necesario revisar las normas aplicables a los conectores y cualquier requisito de cumplimiento a nivel de producto para cada proyecto.
La inspección de piezas comienza con las dimensiones y características que controlan el ensamblaje y el acoplamiento. Dependiendo del plano, esto puede incluir:
· Diámetros exterior e interior
· Longitud total
· Surcos y hombros
· Ranuras y vacantes
· Concentricidad
· Condición de la superficie
· Espesor del recubrimiento
Nuestros recursos de inspección incluyen máquinas de medición por vídeo, medidores de rugosidad superficial, medidores de espesor de recubrimiento, microscopios y equipos automáticos de inspección y clasificación dimensional.
La inspección automática puede aplicarse a características como el diámetro interior y la longitud total cuando sea adecuada para la pieza de producción.
Además de la inspección dimensional, ofrecemos habitualmente el siguiente apoyo:
· Pruebas de resistencia de contacto
· Pruebas de fuerza de inserción y extracción
· Pruebas de retención de contactos
· Prueba de extracción del conductor
· Pruebas de aumento de temperatura
· Verificación del ensamblaje y ajuste del conector
La combinación de pruebas y los criterios de aceptación se acuerdan para el contacto y el conector específicos.
Un contacto puede superar la inspección dimensional y aun así requerir ajustes tras el acoplamiento o la evaluación del aumento de temperatura. Por lo tanto, se incluye la verificación a nivel de conector cuando el proyecto lo requiere.
El punto de partida más útil es uno de los siguientes:
· Un dibujo de contacto en 2D o 3D
· Una muestra de contacto físico
· Un conector de carga existente y su pieza de acoplamiento.
Por favor, identifique también la interfaz del conector, si el contacto se utiliza para alimentación, PE o señalización, y cómo se conecta al conductor.
La cantidad objetivo de muestras y la demanda de producción prevista nos ayudan a planificar la ruta de fabricación, pero no son necesarias para iniciar la primera revisión técnica.
El tipo de material, los requisitos de recubrimiento, las condiciones eléctricas, los requisitos de fuerza mecánica, los detalles de sellado y los criterios de validación se pueden confirmar con nuestro equipo de ingeniería a medida que avanza el diseño.
Sí. Un proyecto puede comenzar con un dibujo, una muestra física o un conector existente. Analizamos la geometría de acoplamiento, la función de contacto, la retención, la terminación y el espacio de montaje antes de confirmar la ruta de fabricación y validación.
Sí. Fabricamos contactos macho tipo pin, contactos hembra tipo socket y contactos auxiliares más pequeños para posiciones de alimentación, PE y señal.
Entre las estructuras disponibles se incluyen contactos sólidos, ranurados, de resorte coronal, de lámina e hiperboloides, así como contactos desarrollados para proyectos de conectores refrigerados por líquido.
La cobertura habitual incluye los tipos 1, 2, CCS1, CCS2, GB/T y NACS. Los contactos relacionados con CHAdeMO y MCS se gestionan como desarrollos específicos de cada proyecto.
Los contactos se pueden fabricar en cobre y aleaciones de cobre según el plano y la aplicación. Se ofrecen acabados en plata, estaño y níquel. El material base y los requisitos de acabado se confirman para cada proyecto.
Admitimos terminales de contacto planos diseñados para soldadura ultrasónica y terminales de soldadura redondos. Otras características de retención, sellado y montaje pueden consultarse en el diseño del conector.
Sí. Se pueden producir muestras para la inspección dimensional, el ensamblaje de conectores y las pruebas eléctricas, mecánicas o de aumento de temperatura acordadas antes de que se finalicen los requisitos de producción.
Sí. Una vez aprobada la muestra y confirmados el dibujo, el proceso de fabricación y los requisitos de inspección, el contratista puede pasar a la producción en serie según los requisitos del proyecto acordados.
Realizamos habitualmente inspecciones dimensionales, mediciones de resistencia de contacto, fuerza de inserción y extracción, fuerza de retención, extracción de conductores, aumento de temperatura y verificación del ensamblaje y ajuste de conectores.
Los métodos aplicables y los criterios de aceptación se definen para cada proyecto individual.
