Conectores de carga para vehículos eléctricos GB/T

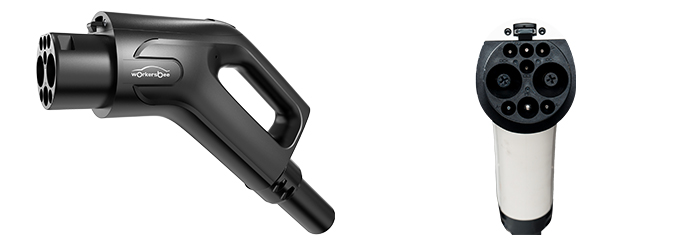

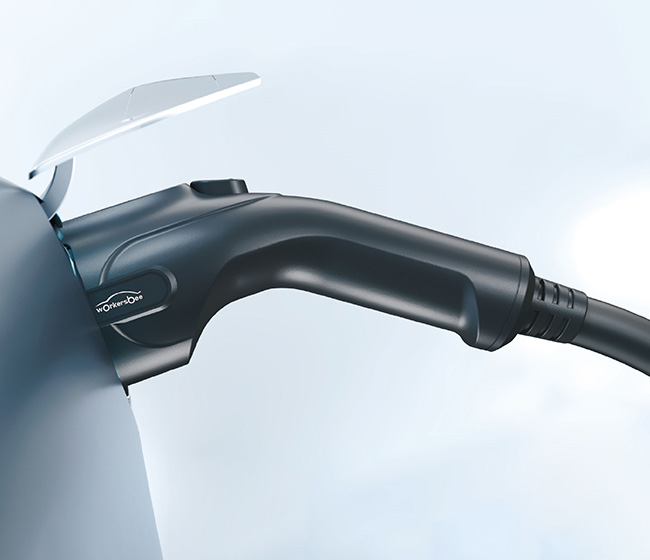

Las especificaciones actuales del conector GB/T y la entrada del vehículo incluyen protección IP55, un rango de temperatura de funcionamiento de -30 °C a +50 °C, un rendimiento del material de la carcasa UL94 V-0 y una vida útil mecánica de más de 10 000 ciclos de conexión. Estas clasificaciones se aplican a los conectores de CC G3.0 y G4.0, al conector de CA G1.0 y a la gama de entradas de vehículos CA/CC. Aún se debe confirmar la condición de protección aplicable y la configuración final en función del modelo seleccionado, el método de instalación y el entorno operativo.

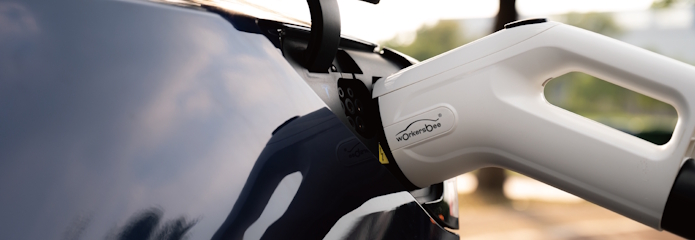

La configuración del conector debe coincidir con el perfil de corriente y la arquitectura de refrigeración del cargador. Los parámetros clave incluyen el fluido refrigerante, el caudal, la presión de funcionamiento, la longitud del cable, la capacidad del refrigerante y las conexiones de refrigeración del cargador. El G4.0 admite configuraciones de agua-glicol o aceite de silicona, con un caudal de refrigerante de referencia de 1,5 a 3 L/min y una presión de aproximadamente 3,5 a 8 bar. Los parámetros finales del sistema deben confirmarse para la configuración de corriente máxima de 400 A o 600 A seleccionada.

Se ofrecen opciones personalizadas para la longitud del cable y el procesamiento del extremo, incluyendo los requisitos de terminación del cargador. Indique la corriente, el voltaje, la longitud del cable, las dimensiones de pelado, los requisitos de los terminales y los detalles del cableado del cargador. El ensamblaje final del cable está sujeto a la confirmación del departamento de ingeniería, según la configuración del producto y las condiciones de funcionamiento seleccionadas.

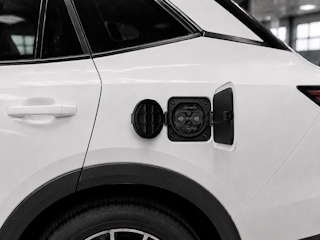

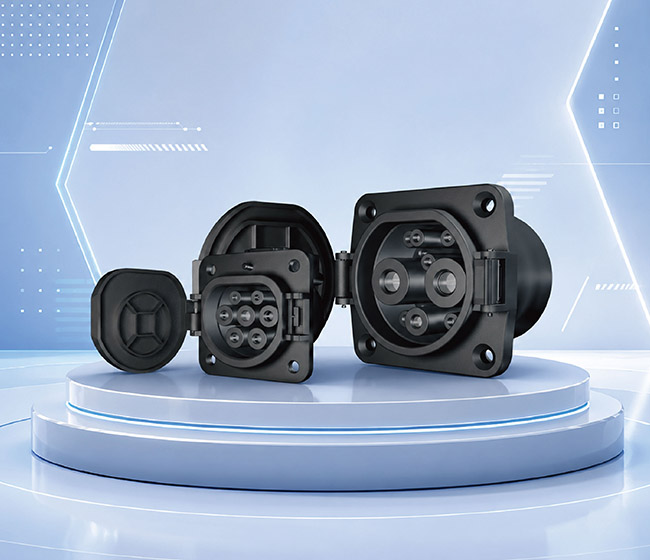

El conjunto de entrada estándar del vehículo incluye la entrada, la cubierta protectora, el conjunto de cables, el bloqueo electrónico y el sensor de temperatura. El procesamiento del extremo del cable se configura según los requisitos de conexión del vehículo. Para la confirmación del proyecto, proporcione la configuración de CA o CC requerida, la corriente, el voltaje, la fase (cuando corresponda), la longitud del cable, el plano de instalación, el trazado del cable y los requisitos de pelado o terminales del extremo. El conjunto final se confirmará según la plataforma del vehículo y el diseño de instalación.
