HOGAR Conectores para vehículos eléctricos Conector Workersbee tipo 2 para vehículos eléctricos con obturador para carga de CA

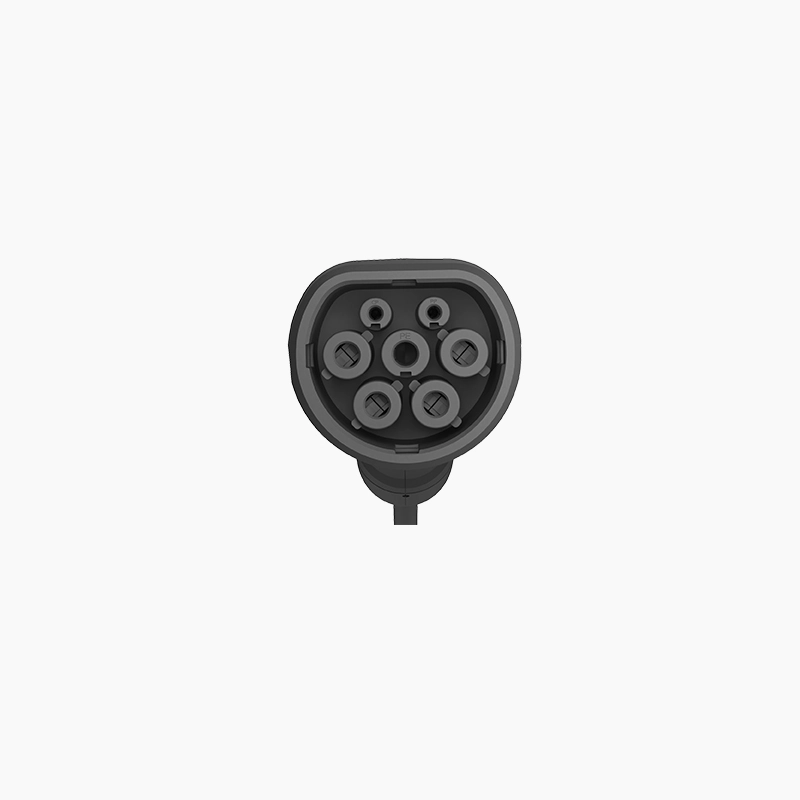

Front view of Workersbee Type 2 AC EV connector with shutter interface design

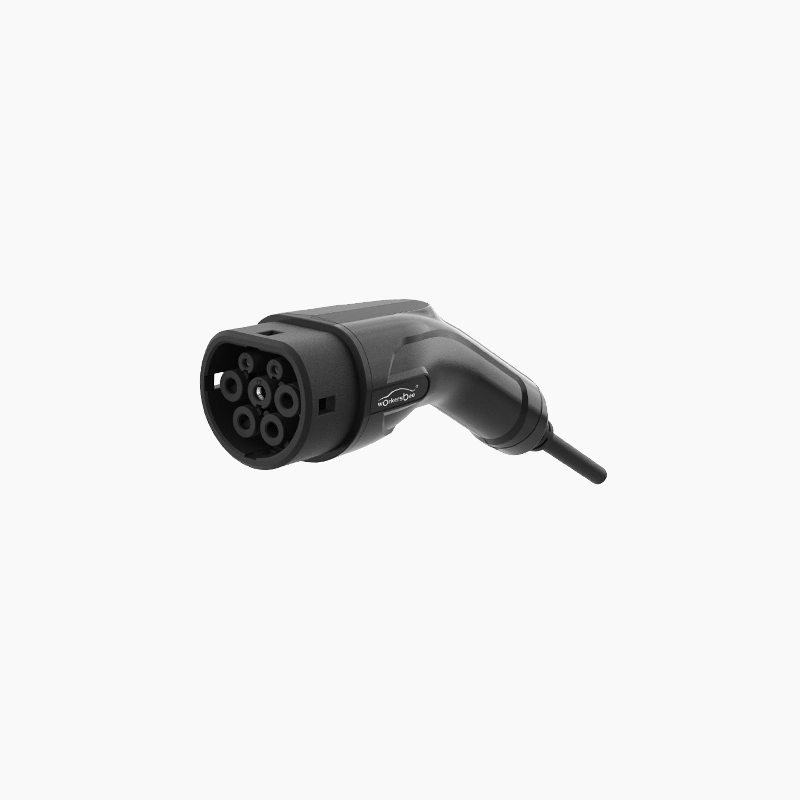

Workersbee Type 2 EV connector with shutter for IEC 62196 AC charging cable assembly

Conector Workersbee tipo 2 para vehículos eléctricos con obturador para carga de CA

El conector para vehículos eléctricos Workersbee Tipo 2 con obturador está diseñado para el ensamblaje de cables de carga de CA IEC 62196 Tipo 2, y admite opciones de corriente de 16 A, 20 A y 32 A con configuraciones monofásicas y trifásicas. Su estructura con obturador, carcasa ergonómica, protección IP55 y opciones de cable personalizables garantizan una integración fiable del conector de carga de CA.

  • Artículo No :

    WB-IC-AC2.0-16AS,WB-IC-AC2.0-16AT,WB-IC-AC2.0-32AS,WB-IC-AC2.0-32AT

  • Certificación :

    AK

  • Corriente nominal :

    16A / 20A / 32A

  • Tipo de producto :

    Type 2 AC EV connector with shutter

  • Estándar de interfaz :

    IEC 62196 Type 2

  • Tensión nominal :

    250V AC / 480V AC

  • Aplicaciones :

    Type 2 AC charging cable assembly

  • Personalización :

    Cable length and terminal lug support
Pregunte ahora FICHA DE DATOS
Te puede interesar

  • DESCRIPCIÓN

  • FICHA DE DATOS

  • Reflejos

  • Preguntas frecuentes

El conector Workersbee Tipo 2 para vehículos eléctricos con obturador está diseñado para el ensamblaje de cables de carga de CA para vehículos eléctricos, proyectos de equipos de carga y aplicaciones de conexión de carga Tipo 2 que requieren compatibilidad con la norma IEC 62196. La serie WB-IC-AC3.0 admite opciones de corriente de 16 A, 20 A y 32 A, con configuraciones monofásicas y trifásicas para diferentes requisitos de carga de CA.

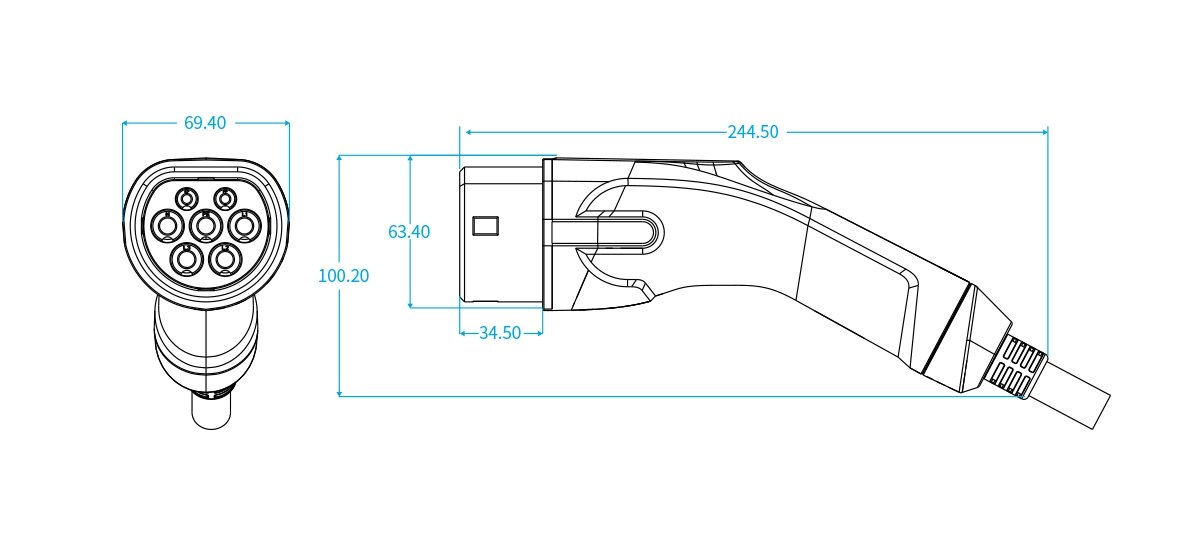

Dimension drawing of Workersbee Type 2 EV connector with shutter for AC charging cable design



Para clientes B2B, la protección de la interfaz, la comodidad de manejo, el sellado y la durabilidad a largo plazo son factores clave en la selección. Este conector de tipo 2 utiliza una estructura de obturador, un diseño de aislamiento totalmente cerrado, una geometría de carcasa ergonómica y una interfaz de cable con sellado múltiple para garantizar un funcionamiento estable durante la conexión y desconexión de la carga. El conector también cuenta con protección IP55, resistencia al fuego UL94 V-0 y más de 10 000 ciclos de acoplamiento sin carga para su uso repetido en cargas de CA.



Workersbee ofrece conectores tipo 2 para proyectos OEM/ODM, ensamblaje de cables de carga de CA, integración de conectores EVSE y adquisiciones por proyecto. La longitud del cable, la longitud de pelado y el tipo de terminal se pueden personalizar según los requisitos del proyecto. La documentación técnica y los certificados AK están disponibles bajo solicitud para respaldar la evaluación del producto, la aprobación de muestras y la revisión de compras.

ev plug factory

Artículo

Especificación

Nombre del producto

Conector para vehículos eléctricos Workersbee tipo 2 con obturador

Tipo de conector

Conector de CA tipo 2 para vehículos eléctricos con obturador

Estándar de interfaz

IEC 62196 Tipo 2

Corriente nominal

16A / 20A / 32A

Tensión nominal

250 V CA / 480 V CA

Configuración de fase

Monofásico / Trifásico

Voltaje de resistencia

2000V

Resistencia de aislamiento

＞5 MΩ

Aumento de temperatura

＜50 mil

Fuerza de conexión/desconexión

＜100N

Vida mecánica

＞10.000 ciclos de acoplamiento sin carga

Clasificación de protección

IP55

Clasificación de resistencia al fuego

UL94 V-0

Diámetro exterior del cable

10,2 mm / 13,0 mm / 16,3 mm

Radio de curvatura del cable

＞6D

Temperatura de funcionamiento

-30°C a +50°C

Humedad de funcionamiento

≤95% HR, sin condensación

Temperatura de almacenamiento

-40°C a +50°C

Altitud

＜2000 metros

Proceso de dar un título

Documento de certificación AK disponible bajo petición.

Personalización

Longitud del cable, longitud de pelado y tipo de terminal.

Conector tipo 2 con diseño de obturador
La estructura del obturador proporciona protección a la interfaz en el lado del conector durante el funcionamiento del cable de carga de CA.



Opciones de corriente de 16 A, 20 A y 32 A
Workersbee ofrece versiones de 16A, 20A y 32A para diferentes necesidades de ensamblaje de cables de carga de CA y equipos de carga.



Configuraciones monofásicas y trifásicas
La serie WB-IC-AC3.0 admite configuraciones de carga de CA monofásicas y trifásicas, lo que ayuda a los clientes a cumplir con los requisitos de carga regionales y las especificaciones del proyecto.



Estructura multisellada con protección IP55.
El conector utiliza una estructura de sellado múltiple en la interfaz del cable para brindar protección IP55 y reducir el riesgo de entrada de agua durante la carga de CA en exteriores.



Fiabilidad mecánica y ambiental
El conector admite aplicaciones exigentes de carga de CA con una validación que abarca el rendimiento de bloqueo, la fuerza de inserción y extracción, el aumento de temperatura, la durabilidad del acoplamiento, la protección IP, la caída de tensión a baja temperatura, el balanceo del cable, la carga mecánica, la niebla salina y el funcionamiento a altas y bajas temperaturas.



Soporte para ensamblaje de cables personalizados
La longitud del cable, la longitud de pelado y el tipo de terminal se pueden personalizar según el ensamblaje del cable de carga y los requisitos de instalación del proyecto.



¿Para qué se utiliza el conector para vehículos eléctricos Workersbee Tipo 2 con obturador?
El conector Workersbee Tipo 2 para vehículos eléctricos con obturador se utiliza para el ensamblaje de cables de carga de CA Tipo 2 para vehículos eléctricos y aplicaciones de conexión de carga. Es compatible con proyectos de carga de CA Tipo 2 según la norma IEC 62196 que requieren un conector con protección mediante obturador.
¿Qué valores nominales de corriente están disponibles para este conector de tipo 2?
Este conector está disponible en versiones de 16 A, 20 A y 32 A. Los clientes pueden seleccionar el modelo adecuado según la potencia de carga de CA, las especificaciones del cable, la configuración de fases y los requisitos del proyecto.
¿Este conector de tipo 2 admite carga monofásica y trifásica?
Sí. La serie WB-IC-AC3.0 admite configuraciones monofásicas y trifásicas. La selección del modelo debe coincidir con la corriente nominal requerida, las especificaciones del cable y el diseño del equipo de carga.
¿Qué ventajas ofrece el diseño de la persiana?
La estructura del obturador proporciona protección a la interfaz del conector durante el funcionamiento del cable de carga de CA. Es adecuada para proyectos de carga de CA de tipo 2 que requieren protección adicional para la interfaz del conector.
¿Se puede personalizar la longitud del cable y el tipo de terminal?
Sí. Workersbee admite la personalización de la longitud del cable, la longitud de pelado y los terminales según los requisitos de montaje del cable de carga de CA y la instalación del proyecto.
¿Qué tipo de certificación está disponible para este producto?
Workersbee ofrece documentación de certificación AK para esta serie de conectores tipo 2. Se pueden proporcionar documentos técnicos relacionados para la evaluación del cliente, la aprobación de muestras y la revisión de compras.
