Workersbee G4.0 GB/T liquid-cooled DC charging connector cable for high-power DC fast charging systems

Cable conector de carga de CC refrigerado por líquido Workersbee G4.0 GB/T

Cable conector de carga refrigerado por líquido GB/T de 1000 V CC, disponible en versiones de 400 A y 600 A, diseñado para sistemas de carga rápida de CC de alta potencia que requieren un aumento de temperatura controlado y un funcionamiento estable en entornos de carga exigentes.

  • Artículo No :

    WB-GC-DC4.0

  • Certificación :

    CQC, CE, and temperature-rise test documents available

  • Corriente nominal :

    400A / 600A

  • Tipo de producto :

    GB/T liquid-cooled DC charging Connector cable

  • Estándar de interfaz :

    GB/T 20234

  • Tensión nominal :

    1000V DC

  • Tipo de refrigeración :

    Liquid cooling

  • Aplicaciones :

    High-power GB/T DC fast charging systems

  • Personalización :

    Cable length, color, marking, wiring, and cooling configuration
Pregunte ahora
Te puede interesar

  • DESCRIPCIÓN

  • FICHA DE DATOS

  • Reflejos

  • Preguntas frecuentes



El cable conector de carga de CC refrigerado por líquido Workersbee G4.0 GB/T se ha desarrollado conforme a los requisitos de la norma GB/T 20234 y cuenta con el respaldo de los informes de pruebas CQC, CE y otros informes relacionados para la evaluación del proyecto. Con una tensión nominal de 1000 V CC y disponible en versiones de 400 A y 600 A, está diseñado para sistemas de carga rápida de CC GB/T de alta potencia donde la documentación de certificación, el control de temperatura y la fiabilidad de la integración son factores clave a la hora de realizar la compra.

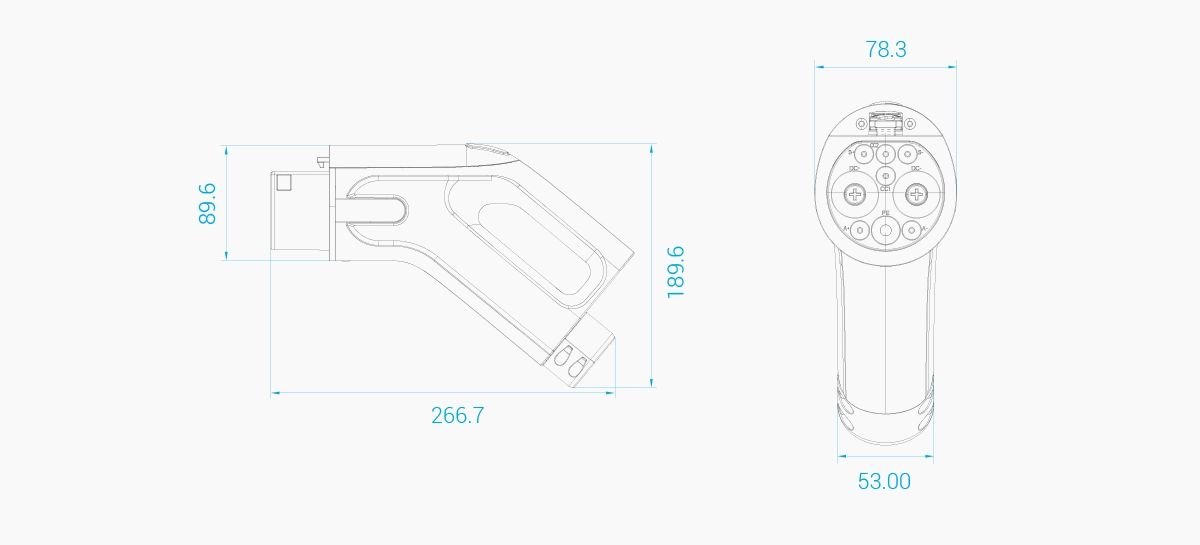

Workersbee G4.0 GB/T Liquid-Cooled DC Charging Cable Dimensions



El cable admite refrigeración por agua-glicol o aceite de silicona, con un caudal típico de refrigerante de 1,5 a 3 L/min y una presión de refrigerante de aproximadamente 3,5 a 8 bar. La versión de 400 A utiliza un cable TPU de 26,5 mm, mientras que la versión de 600 A utiliza un cable TPU de 30,0 mm, lo que permite a los fabricantes de cargadores seleccionar la configuración adecuada en función de la demanda de corriente, el manejo del cable y los requisitos de instalación.





Con protección IP55, clasificación de inflamabilidad UL94 V-0, rigidez dieléctrica de 3500 VCA, resistencia de aislamiento superior a 500 MΩ y más de 10 000 ciclos de conexión, este cable de carga refrigerado por líquido GB/T es adecuado para estaciones de carga rápida públicas, depósitos de flotas, carga de autobuses eléctricos, vehículos logísticos y otras aplicaciones de carga de CC de uso intensivo donde el control térmico y la fiabilidad operativa diaria son importantes.



ev plug factory

Categoría

Artículo

Especificación

Información del producto

Modelo

WB-GC-DC4.0

Estándar

GB/T 20234; probado con referencia a GB/T 20234.1-2015

Documentos

Los documentos de las pruebas CQC, CE y de aumento de temperatura están disponibles bajo petición.

Clasificación eléctrica

Tensión nominal

1000 V CC

Corriente nominal

400A / 600A

Fuerza dieléctrica

3500 V CA

Corriente de fuga

<5 mA

Resistencia de aislamiento

>500 MΩ

Aumento de temperatura

Aumento de la temperatura terminal ≤50 K bajo condiciones de prueba definidas

Opciones de cable

Cable de 400 A

2×16 + 1×6 + 2×2.5 + 2×0.75(P2) + 3×0.5(P2) + 5×0.5

Diámetro exterior del cable de 400 A

26,5 mm

Cable de 600 A

4×25 + 1×6 + 2×2.5 + 2×0.75(P2) + 3×0.5(P2) + 5×0.5

Diámetro exterior del cable de 600 A

30,0 mm

Cubierta de cable

TPU

Sistema de refrigeración

Método de enfriamiento

Refrigeración líquida

Medio de enfriamiento

Agua-glicol / aceite de silicona

Capacidad de refrigerante

Aprox. 2,5 L para un cable de 5 m

Presión del refrigerante

Aprox. 3,5–8 bar

Caudal de refrigerante

1,5–3 L/min

Consumo de energía del sistema

<160 W

Ruido del sistema

<60 dB

Mecánica y Medioambiental

Clasificación de protección

IP55

Clasificación de inflamabilidad

UL94 V-0

Ciclos de apareamiento

>10.000 ciclos

Fuerza de inserción/retirada

<140N

Temperatura de funcionamiento

-30°C a +50°C

Altitud operativa

<4000 metros

Color de la carcasa

Blanco / Negro

Documentos de certificación para la revisión del proyecto

Los documentos de CQC, CE y de pruebas de aumento de temperatura están disponibles para respaldar la evaluación técnica, la calificación de proveedores y la revisión de adquisiciones de proyectos.



Opciones de alta corriente de 400 A / 600 A

Disponible en versiones de 400 A y 600 A con una tensión nominal de 1000 V CC, aptas para sistemas de carga rápida de CC GB/T de alta potencia.



Refrigeración líquida para un aumento controlado de la temperatura.

Admite refrigeración con agua-glicol o aceite de silicona para ayudar a controlar el calor durante las operaciones de carga de alta corriente.



Configuraciones de cables para diferentes cargas de carga

La versión de 400 A utiliza un cable TPU de 26,5 mm, mientras que la versión de 600 A utiliza un cable TPU de 30,0 mm, lo que permite seleccionar la versión adecuada en función de la demanda de corriente, el enrutamiento del cable y los requisitos de manipulación.



Probado en condiciones ambientales elevadas.

Probado a 500 A CC y 600 A CC en condiciones de temperatura ambiente de 40 °C y 50 °C, con un aumento de temperatura en los terminales evaluado según los requisitos de ≤50 K.



Diseñado para uso diario con carga rápida de CC.

Diseñado con protección IP55, clasificación de inflamabilidad UL94 V-0, rigidez dieléctrica de 3500 VCA, resistencia de aislamiento superior a 500 MΩ y más de 10 000 ciclos de acoplamiento.




¿Qué certificaciones están disponibles para este cable de carga de CC refrigerado por líquido GB/T?
Los documentos de las pruebas CQC, CE y de aumento de temperatura están disponibles para su revisión. Antes de confirmar el pedido, recomendamos verificar el mercado requerido, la corriente nominal, la configuración del cable y el alcance de la documentación aplicable para garantizar que los documentos se ajusten a los requisitos de su proyecto.
¿Cómo debo elegir entre las versiones de 400A y 600A?
La versión de 400 A es adecuada para sistemas de carga rápida de CC GB/T donde se requiere un equilibrio entre alta corriente de salida, manejo de cables y flexibilidad de instalación. La versión de 600 A está diseñada para proyectos con mayor demanda de corriente y mayores requisitos de refrigeración. La selección final debe basarse en la potencia de salida del cargador, la longitud del cable, la duración de la carga, la capacidad del sistema de refrigeración y las condiciones de funcionamiento del sitio.
¿Qué sistema de refrigeración se requiere para este cable de carga de CC GB/T con refrigeración líquida?
El cable admite refrigeración por agua-glicol o aceite de silicona. El caudal típico del refrigerante oscila entre 1,5 y 3 L/min, con una presión de entre 3,5 y 8 bar. El sistema de refrigeración debe ser compatible con la corriente nominal, la longitud del cable, el diseño del armario, la carga y la temperatura ambiente.



¿Se ha probado este cable de carga refrigerado por líquido GB/T para comprobar si aumenta su temperatura?
Sí. El cable se ha probado a 500 A y 600 A de corriente continua en condiciones de temperatura ambiente de 40 °C y 50 °C. El requisito de la prueba era un aumento de temperatura en los terminales ≤50 K, y el resultado fue satisfactorio bajo las condiciones de prueba definidas.




¿Cuál es la diferencia entre un cable de carga GB/T DC refrigerado por líquido y uno refrigerado naturalmente?
Un cable de carga CC GB/T con refrigeración natural depende principalmente del tamaño del conductor, la estructura del conector y la disipación de aire para gestionar el calor. Un cable con refrigeración líquida utiliza un refrigerante circulante para disipar el calor durante la carga a alta corriente. Es más adecuado para corrientes de salida más altas, sesiones de carga prolongadas y aplicaciones de carga rápida CC de uso frecuente.
¿Qué información debe confirmarse antes de realizar el pedido o la integración?
Por favor, confirme la corriente nominal requerida, la longitud del cable, el medio refrigerante, el caudal del refrigerante, la presión del refrigerante, el rango de voltaje y corriente de salida del cargador, el entorno de instalación, los requisitos de certificación, el color del conector y cualquier marcado o requisito de cableado específico del proyecto. Estos detalles ayudan a que el cable sea compatible con el sistema de carga y a reducir los riesgos de integración.
