Guía del sistema de carga de megavatios (MCS) de 2025 para vehículos eléctricos de servicio pesado

¿Qué es el SQM?
MCS es un sistema de carga de CC de alta potencia para vehículos eléctricos pesados, como camiones y autocares de larga distancia. Los objetivos actuales de la industria hacen referencia a... ventana de voltaje hasta ~1250 V y corriente hasta ~3.000 A, habilitando multimegavatio potencia máxima. Los primeros pilotos ya han demostrado 1 MW Sesiones sobre prototipos de camiones de larga distancia.

Por qué la industria lo necesita ahora
Las normas sobre horas de conducción crean ventanas de cobro naturales: en el UE, se requiere un descanso de 45 minutos después de 4,5 horas de conducción; en el En EE. UU., se requiere un descanso de 30 minutos después de conducir 8 horas.El objetivo práctico de MCS es convertir esas paradas obligatorias en eventos de reabastecimiento de combustible significativos. sin rompiendo los planes de ruta o los horarios del depósito.

Cómo funciona

Matemáticas de potencia. Potencia = Voltaje × Corriente. En 1 MW, 30 minutos de carga entrega aproximadamente 500 kWh (bruto).

Ventana de la batería. Hoy en día, un paquete de larga distancia en el mercado suele ser... ~540–600+ kWh instalado. A 20–80% recargar una 600 kWh paquete utilizable equivale ~360 kWh—dentro de lo que una parada de 1 MW puede proporcionar en media hora cuando los límites térmicos y las curvas de carga lo permiten.

Uso de energía en el mundo real. Camiones eléctricos de servicio pesado probados públicamente en ~1,1 kWh/km (~1,77 kWh/mi). Si ~460 kWh llega realmente a la batería (ilustrativo) ~92% Eficiencia de CC a paquete), una parada puede recuperarse aproximadamente ~420 km (~260 mi) de alcance en condiciones favorables.

Hardware y termal. Se requiere corriente alta cables refrigerados por líquido y detección de temperatura integrada (por ejemplo, RTD de clase PT1000 en el cable/contactos) para que el mango permanezca seguro y manejable para el uso manual repetido.

Comunicación. La mensajería de alto nivel entre el vehículo y el cargador autentica la sesión, negocia la energía y transmite datos de medición y estado a través de enlaces de mayor ancho de banda adecuados para las operaciones de la flota.

Estándares e interoperabilidad
Programas de normas para la sistema (requisitos), EVSE, conector y entrada, comportamiento del vehículo, y comunicaciones Se están implementando medidas coordinadas para que camiones y cargadores de diferentes marcas colaboren a gran escala. Las directrices a nivel de sistema y las definiciones de conectores se alinean con los pilotos públicos y las pruebas de laboratorio; se esperan revisiones adicionales a medida que aumenten los datos de campo.

Hitos y avances

Piloto de 1 MW Carga demostrada públicamente en un prototipo de camión eléctrico de larga distancia (2024).

Lista pública de modelos de servicio pesado Ventanas de carga de clase MCS como 20–80% en ~30 minutos como objetivo de diseño para implementaciones a corto plazo.

Programas de prueba de conectores/entradas de acopladores de instrumentos con termopares multipunto para validar el aumento de temperatura y los ciclos de trabajo a corriente muy alta.

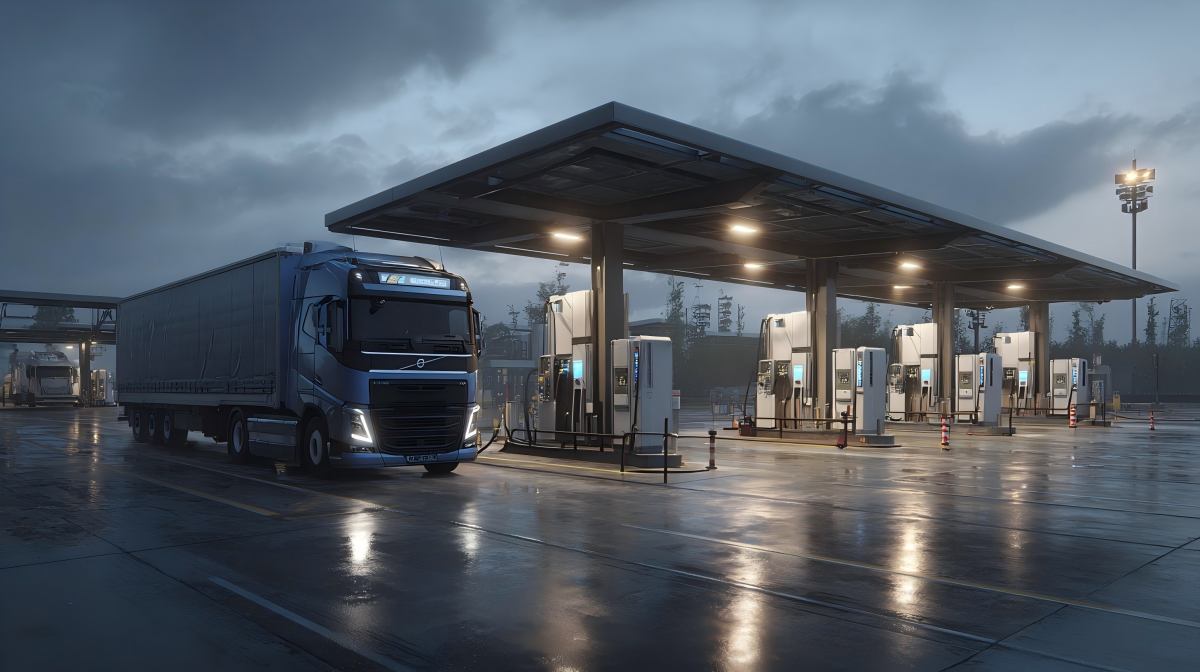

Donde MCS aterriza primero

corredores de mercancías donde un 30–45 minutos hay que añadir parada cientos de kilómetros de rango

autobús interurbano centros con plazos de entrega ajustados

Puertos/terminales logísticas con un alto rendimiento energético diario

Minas/construcción y otros ciclos de trabajo que reciclan paquetes grandes continuamente

¿Qué diferencia al MCS de la carga rápida de automóviles?

Escala y ciclo de trabajo. Operaciones diarias de alta energía versus paradas ocasionales en viajes por carretera.

Conector y refrigeración. Los acopladores para corrientes muy altas emplean refrigeración líquida y ergonomía que favorecen conexiones y desconexiones manuales frecuentes y seguras.

Ergonomía. La posición de entrada y el diseño de la manija tienen en cuenta la geometría de los vehículos grandes y la automatización futura.

Planificación del sitio y la cuadrícula (ejemplos resueltos)

Capacidad y topología

Ejemplo A (cuatro bahías): Si usted planea 4×1 MW dispensadores pero esperan ~0.6 simultaneidad y 30 minutos permanencia media, pico diversificado ~2,4 MW y potencia nominal máxima de 4 MW. Elija un transformador en el ~5 MVA Clase para dejar espacio para auxiliares y crecimiento.

Tasas de rampa Los niveles de megavatios son elevados; las arquitecturas de gabinetes modulares o de bus de CC ayudan a dirigir la energía a donde se necesita sin sobredimensionar cada bahía.

Gestión de almacenamiento y carga

A 1 MWh La batería en el sitio puede Afeitar ~1 MW durante una horaEn el ejemplo de cuatro bahías, el almacenamiento puede recortar el conexión a la red de ~4 MW hacia ~2,5–3 MW durante picos superpuestos de 30 minutos, dependiendo de la estrategia de control.

La administración inteligente de energía suaviza las rampas de corriente, preacondiciona los paquetes y prioriza las salidas inminentes.

Civil, térmica, medioambiental

Proteja las mangueras de refrigerante y las vías de cables y reserve un acceso libre para mantenimiento alrededor de las bombas y los intercambiadores de calor.

Especificar protección contra la entrada Para el polvo, la humedad y la suciedad de la carretera; plan ventilación para recintos.

Usar intercambio rápido subconjuntos (manijas, secciones de cables, sellos, sensores) para mantener un alto tiempo de actividad.

Operaciones y tiempo de actividad

Seguimiento de ambos lado del cargador y lado del vehículo códigos de falla; alinear repuestos y SLA con compromisos de ruta.

Hacer pruebas de interoperabilidad parte de la puesta en servicio; las primeras soluciones suponen meses de tiempo de actividad ganado.

Aspectos destacados de seguridad y cumplimiento

Cierre patronal, Monitoreo de fugas/aislamiento, cadenas de parada de emergencia, y energía de cortocircuito El manejo es parte de la familia de especificaciones.

Límites térmicos y detección de temperatura En cables/conectores, mantenga las temperaturas de la superficie y de contacto dentro de límites seguros para un uso repetido.

Colocación ergonómica y la geometría del mango hacen que el acoplamiento manual sea práctico a escala.

Lista de verificación de adquisiciones e implementación

Compatibilidad del vehículo: Ubicación de entrada, ventana de voltaje, límites de corriente, perfiles de comunicación compatibles ahora y mediante firmware

Estrategia de poder: Dispensadores ahora, máximo por sitio más adelante y cómo se pueden reconfigurar los gabinetes/bloques de energía

Refrigeración y servicio: Tipo de refrigerante, intervalos de servicio, módulos reemplazables en campo

Cibernética y facturación: métodos de autenticación, opciones de tarifa, rutas de actualización seguras, clase de medición

Puesta en servicio y control de calidad: Interoperabilidad con camiones de destino, pruebas térmicas y de rampa de corriente, KPI de referencia (utilización, eficiencia de la sesión, disponibilidad de la estación)

Preguntas frecuentes
¿Qué tan rápido es en la práctica?
Pilotos públicos en ~1 MW han demostrado ~20–80% en unos 30 minutos en prototipos de larga distancia, con el tiempo real determinado por el tamaño del paquete, la temperatura y la curva de carga del vehículo.

¿Los vehículos de pasajeros utilizarán MCS?
No. MCS está adaptado a vehículos pesados; los automóviles continúan con conectores y niveles de potencia optimizados para paquetes más pequeños.

¿Es necesaria la refrigeración líquida?
Para cables portátiles con corriente muy alta, refrigeración líquida Es la forma práctica de mantener la temperatura y el peso dentro de límites seguros.

¿Qué pasa con el cronograma de estándares?
Se están publicando y actualizando documentos sobre sistemas, EVSE, acopladores, partes del vehículo y comunicaciones en coordinación con la experiencia de campo y los eventos de interoperabilidad; se esperan más revisiones a medida que crezcan las implementaciones.

Workersbee y MCS
Workersbee es un socio de I+D y fabricación especializado en conectores. Hemos iniciado el desarrollo de un conector MCS fiable, diseñado para alta corriente, refrigerado por líquido Operación, manejo ergonómico y facilidad de mantenimiento. El desarrollo de prototipos y la validación están en marcha, con un lanzamiento al mercado previsto en 2026.
